FabrieksPRIJS Snelle Snede DK7735 Chinees Goedkope Metaal Draad EDM Snijmachine
Beschrijving
Productomschrijving
FabrieksPRIJS Snelle Snede DK7735 Chinees Goedkope Metaal Draad EDM Snijmachine
Het basisprincipe van draadsnijden met EDM is het gebruik van het werktuig elektrode om pulsontlading op het werkstuk uit te voeren om verwerking te bereiken. Draadsnijden met EDM vereist geen productie van vormelektronen en maakt gebruik van dun metaaldraad (gewoonlijk ook wel elektrodendraad genoemd) als het werktuig elektrode. De positieve pool van de pulsvoeding is verbonden met het werkstuk, en de negatieve pool is verbonden met de draad; de elektrodendraad beweegt heen en weer met een bepaalde snelheid, en hij gaat voortdurend in en uit het ontladinggebied; tegelijkertijd wordt er een vloeistofmedium tussen de elektrodendraad en het werkstuk gespoten. Zolang de fabrikant effectief de snelheid en traject van de beweging van de elektrodendraad op het werkstuk controleert, kan het werkstuk van de gewenste vorm en afmeting worden gesneden. Het traject van de beweging van het werkstuk wordt gevormd door de coördinatie van de werktafel (twee bestuurde stapmotoren in de verticale en horizontale richtingen) die zich in de X- en Y-richtingen bewegen. De hoofdmachine van de DK-serie CNC-draadsnijmachine bestaat uit een bed, een werktafel, een draadvoerapparaat, een draadrek, een koelvloeistofreservoir, machine-elektrica, bijbehorende onderdelen en andere componenten. Het is gebaseerd op het bed, waarop de werktafel, het draadvoerapparaat en het draadrek zijn geïnstalleerd op dezelfde basisvlak van het bed.
Specificatie

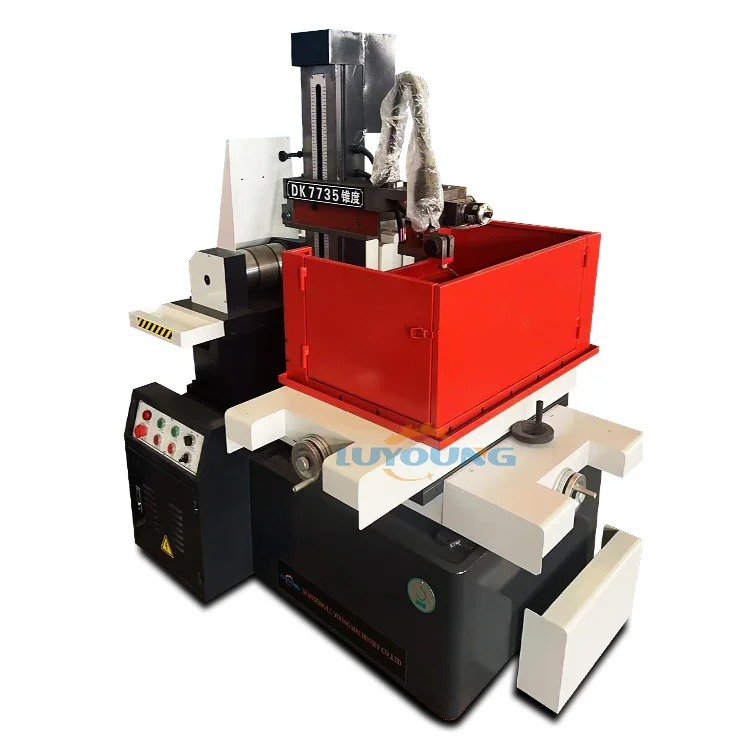

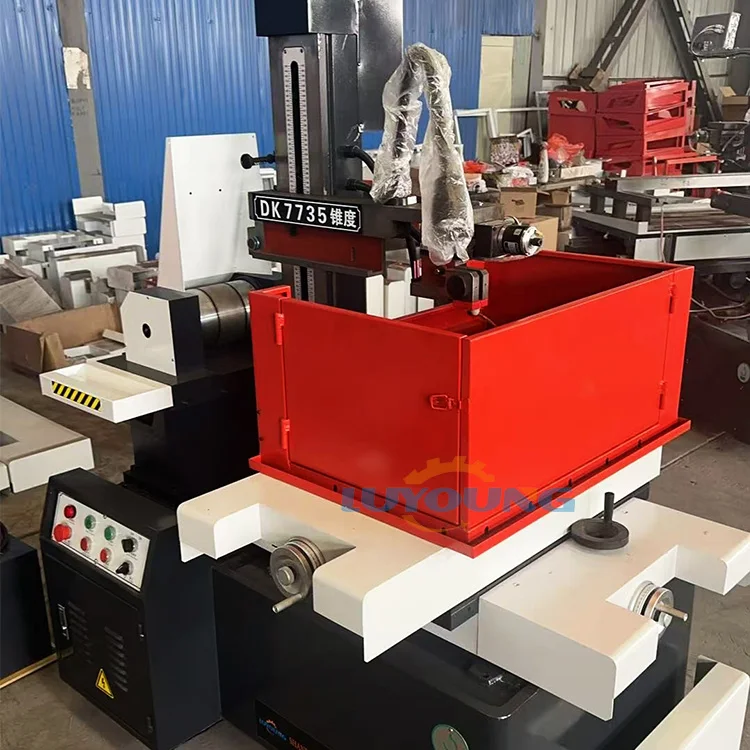

FabrieksPRIJS Snelle Snede DK7735 Chinees Goedkope Metaal Draad EDM Snijmachine Het model van de CNC hoge-snelheids draadsnijmachine EDM is DK7735 (±3°) schuine type (het besturingssysteem is AUTOCUT kast programmering en besturingsintegratie).
Model Nee. |
Werkbereik (mm) |
Maximaal bewerken diepte(mm) |
Max Laden gewicht(kg) |
Ruwheid |
Afmetingen |
Precies |
Gewicht (kg)
|
DK7730 |
300*360 |
350 |
150 |
Ra≤2.5μ |
1400*1050*1500 |
±0.01 |
1100 |
DK7732 |
320*400 |
350 |
200 |
Ra≤2.5μ |
1450*1050*1500 |
±0.01 |
1200 |
DK7735 |
350*450 |
360 |
200 |
Ra≤2.5μ |
1500*1100*1500 |
±0.01 |
1400 |
DK7740 |
400*500 |
400 |
320 |
Ra≤2.5μ |
1700*1050*1700 |
±0.01 |
1500 |
DK7750 |
500*630 |
450 |
500 |
Ra≤2.5μ |
2050*1800*1700 |
±0.01 |
1900 |
DK7763 |
630*1000 |
600 |
1000 |
Ra≤2.5μ |
2400*2650*2000 |
±0.01 |
2800 |
DK7780 |
800*1150 |
600 |
1500 |
Ra≤2.5μ |
2650*2750*2400 |
±0.01 |
5200 |
DK77100 |
1000*1300 |
800 |
4000 |
Ra≤2.5μ |
3200*3200*3000 |
±0.01 |
6700 |
Productkenmerk
FabrieksPRIJS Snelle Snede DK7735 Chinees Goedkope Metaal Draad EDM Snijmachine
1) Bed Het bed is een kastvormig gietijzeren onderdeel, dat een integrale gegoten structuur heeft. De bovenkant is uitgerust met een werktafel, draadopslag trommel, draadrek, verlichting en andere componenten. 2) Werktafel De werktafel bestaat voornamelijk uit een tafeloppervlak, een middentrap, een balschroef en een versnellingsbak. De longitudinale en transverse beweging van de trap gebruikt een balgidsstructuur, en de stapelmotor drijft de leidingschroef via twee paren tegengestelde tandwielen om de beweging van de werktafel te realiseren. De balschroef heeft de voordelen van hoge transmissieprecisie, hoge efficiëntie en lange levensduur. 3) Draadtransportapparaat De draadopslagtrommel bestaat uit een dunwandige holle cilinder. De motor drijft de draadopslagtrommel via de aansluiting om te roteren, en de heen-en-weer beweging van de draadopslagtrommel komt van de leidingschroef na de versnelling door het tandwiel om de draadtransportapparaattrap te drijven. De frequente omkering van de draadopslagtrommeltrap wordt beheerd door een set reislampen. De structuur is eenvoudig en de operatie gevoelig. Links en rechts zijn botsblokken uitgerust met overbelastingssafetyapparaten. Wanneer de reislamp faalt om de richting te veranderen, wordt de stroom van de draadtransportmotor afgesloten. 4) Draadrek De molybdeen draad is zoals een gesloten riemtransmissie, die wordt aangedreven door de wikkeltrommel om heen-en-weer te werken. Een rij draadwielen en een paar hoofdwielen worden door de molybdeen draad omhuld en volgen hem. De gids wiel gebruikt een gesloten segment van verticale molybdeen draad. 5) Koelvloeistofreservoir De pomp brengt het werkfluidum naar het verwerkingsgebied. De sedimenten verzamelen zich in de vuilnisbak en moeten regelmatig worden schoongemaakt. Het werkkoelvloeistof gebruikt DX-1 zeepvloeistof. 6) Accessoires ① Klem: De groep klemmen wordt gebruikt om een vlakke plaat of cilindrisch werkstuk vast te zetten. Het is een drukplaat schroefstructuur. De klem is vastgemaakt aan de werktafel met een T-schroef. ② Handwiel: Wordt gebruikt om de draadopslagtrommel te draaien voor wikkelen. ③ Draadverstrakkingswiel: Wordt gebruikt om de molybdeen draad handmatig te verstrakken.
6. Computerprogrammeercontrole systeem: FabrieksPRIJS Snelle Snede DK7735 Chinees Goedkope Metaal Draad EDM Snijmachine
⑴ De machinebedieningskast integreert computer, machine-elektriciteit en pulsvoeding voor geïntegreerde bediening. ⑵ Er wordt een hoogpresterende pulsvoeding gebruikt, en de maximale verwerkings-efficiëntie kan 160mm2/min bereiken. ⑶ Het CNC-systeem gebruikt het HL CNC-systeem dat geproduceerd wordt door Zhengtai CNC Machine Tool Factory. Dit systeem maakt gebruik van een speciaal ontworpen digitale controlehardwarekaart, en het systeemsoftware maakt gebruik van de nieuwste versie van de zesde generatie van HL. ⑷ Tijdens de verwerking kan tijdsdelenprogrammering worden uitgevoerd, en programma bewerken of simulatieverwerking kan worden uitgevoerd terwijl er verwerkt wordt. Het bedieningssysteem heeft automatisch centreren, einduitschakeling, kortsluiting terugtrekken, draadbreuk uitschakeling en terugkeer naar de oorsprong, stroomstoring herstelbewerking, ontladingstoestand volgen weergeven automatisch volgen, etc. De verwerkingsbaan wordt in realtime getraceerd en weergegeven, en het werkstukcontour wordt driedimensionaal gemodelleerd. Het heeft de kenmerken van hoge verwerkingsnauwkeurigheid en betrouwbare controle. ⑸ X, Y, U, V vierassenkoppeling voor boven- en onderste bijzondere vormen en conventionele schuine snede. ⑹ Het heeft functies zoals spiegelbewerking, proportionele schaling, analoge grafische weergave, willekeurige hoek rotatie, coördinatuuroverdracht, etc. ⑺ Automatische elektrode draadstraalcompensatie. ⑻ De verwerkingsproces wordt automatisch beheerd, met stroomstoring beschermingsfunctie en volledige beschermingsmaatregelen. ⑼ ISO-code wordt gebruikt, compatibel met 3B formaatcode. Automatische programmeringssoftware en zijn machine hebben alleen een computer nodig om te tekenen en een knop in te drukken om een programma te genereren. ⑽ Het heeft een verwerkingsgrafiek simulatie-weergave, zodat de operator de verwerkingsstatus op elk moment kan begrijpen, en heeft functies zoals operatie-instructies, foutmeldingen, en gesimuleerde verwerking. ⑾ De software heeft een draaistrategie, waardoor het verwerkte werkstuk een betere hoekvorm krijgt. ⑿ Veiligheidsbescherming en veiligheidsschakelaars zijn ingesteld op sleutelonderdelen, met automatische bescherming en alarmfuncties. ⒀ De meeste elektronische onderdelen zijn geïmporteerd (Omron of Siemens) en binnenlands geproduceerd, met stabiele prestaties en betrouwbare kwaliteit, en zijn hoge-kwaliteitsproducten met nationale kwaliteitscertificering. ⒁ Voldoen aan de ter plaatse gebruikomgeving: Omgevingstemperatuur 10--400; relatieve vochtigheid ≦90% Elektriciteit: AC380V±10%; 50HZ±2% Industriele waterdruk: 0.2Mpa Industriele waterhardheid: 10mmo1/L ⒂ Werkingsysteem: continue werkzaamheden;
8. Veiligheidsbescherming van elektrische apparaten van machines( FabrieksPRIJS Snelle Cut DK7735 Chinees Goedkope Metaal Draad EDM Snijmachine)
1. Elektrische apparatuur van draaibank gebruikt een drie-fase vier-draad AC-stroomvoorziening met een spanning bereik van 380V±10% (220V optioneel). Na speciale ontwerping kan deze elektrische apparatuur van de draaibank op een iets hogere spanning werken, maar de maximale spanning mag niet hoger zijn dan 420V. Als de spanning hoger is dan dit, kan de normale bedrijfsvoering van de draaibank niet gegarandeerd worden. 2. De elektrische apparatuur van de draaibank is uitgerust met een beschermingsaardcircuit. Gebruikers moeten aandacht besteden aan het betrouwbare gronden van de draaibank om de eisen van de continuïteit van het beschermingsaardcircuit te voldoen en de persoonlijke veiligheid van de operator te waarborgen. 3. Er is een rode noodstopknop geplaatst op het elektrische bedieningspaneel. In noodgevallen kan de hoofdvoeding van de elektrische apparatuur snel worden afgekoppeld, waardoor de draaischijf voor draadopslag snel stopt met draaien en de pulsvoeding tegelijkertijd ophoudt met werken. 4. Energieverbruiksremming. In een van de volgende gevallen kan de motor van de draadschijf binnen 1-2 seconden snel remmen. ⑴ Wanneer het voedingscircuit of het besturingssignaal wordt onderbroken (d.w.z. stroomuitval); ⑵ Wanneer de molibdeen draad breekt; ⑶ Wanneer de verwerking is voltooid; ⑷ Wanneer de draadschijf faalt om binnen de limiet van de schakelaar te commuteren;
Lu Young
Shandong Lu Young Machinery Co, Ltd. is opgericht in juli 1996. We zijn gevestigd in de provincie Shandong. We zijn een van de professionele fabrikanten van cnc schaafmachines, cnc fräsmachines en swiss schaafmachines in China. We richtten onze snelle schaafmachinefabriek op in 1996 in de stad Tengzhou om centrale schaafmachines en universele fräsmachines te produceren. Na meer dan 20 jaar ontwikkeling hebben we drie fabrieken gebouwd. Een ervan is voor de productie van cnc schaafmachines en een andere voor cnc fräsmachines.
We hebben geavanceerde productietechnologie en een R&D-team uit Korea geïmporteerd in 2001 en hebben onze derde fabriek gebouwd voor
We hebben geavanceerde productietechnologie en een R&D-team uit Korea geïmporteerd in 2001 en hebben onze derde fabriek gebouwd voor
de productie van swiss schaafmachines. We beschikken over ongeveer 500 werknemers en 40 ingenieurs, met meer dan 5000 vierkante meter.
Ons ingenieursteam heeft rijke ervaring met apparatuur.
bij de selectie en procesontwerp kunnen we u een professionele oplossing bieden op basis van uw werkstukken, snel en vrij. We kunnen meer dan 1000 sets CNC-machineries per jaar produceren. Onze CNC-machinetools zijn al geëxporteerd naar meer dan 40 landen en hebben goede feedback gekregen.
bij de selectie en procesontwerp kunnen we u een professionele oplossing bieden op basis van uw werkstukken, snel en vrij. We kunnen meer dan 1000 sets CNC-machineries per jaar produceren. Onze CNC-machinetools zijn al geëxporteerd naar meer dan 40 landen en hebben goede feedback gekregen.
♥ Geëxporteerd naar meer dan 40 landen.
♥ Meer dan 300 medewerkers in de fabriek.
♥ CE- en ISO9001-certificatie.
♥ 7×24 uur online service.
