Chinees Fabrikant Goedkope Horizontale GSK Controller Systeem CK61140 Metaal CNC Machine Zware Cnc Draai Latijnse Machine
Beschrijving

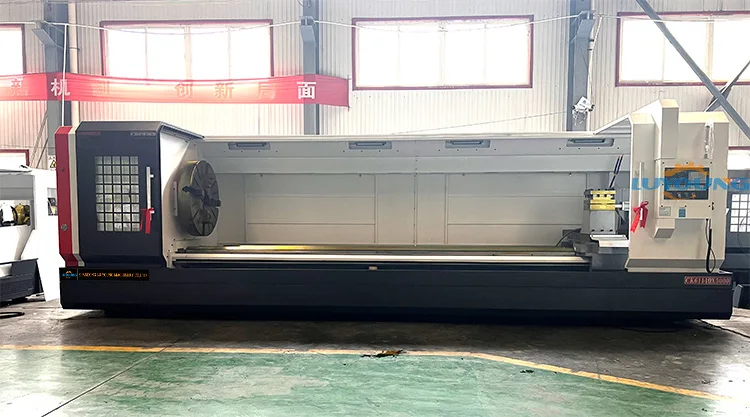

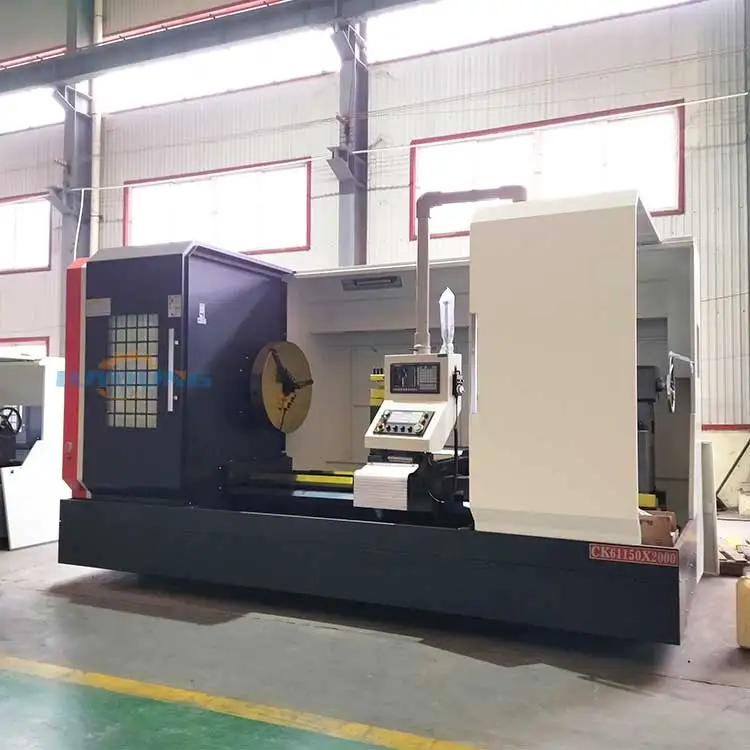

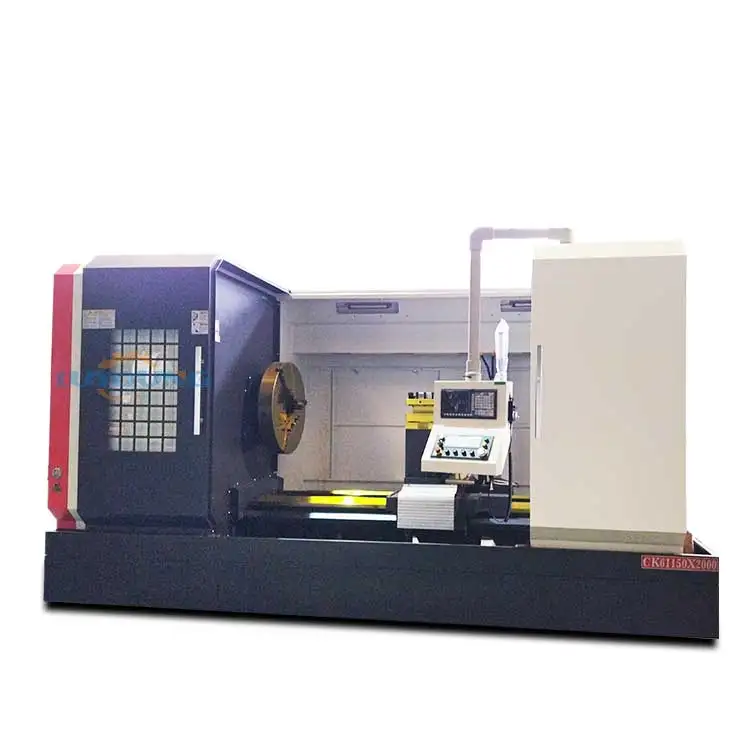

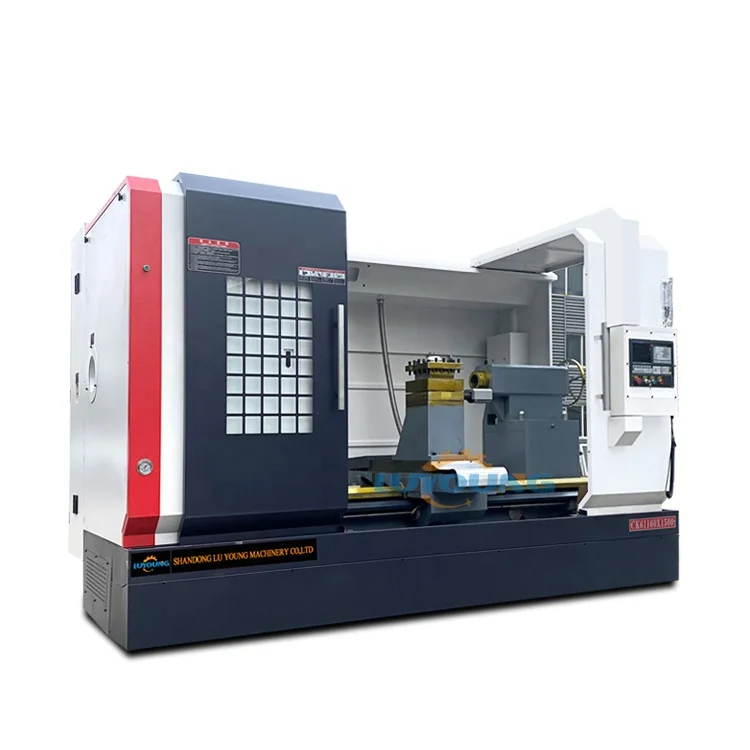

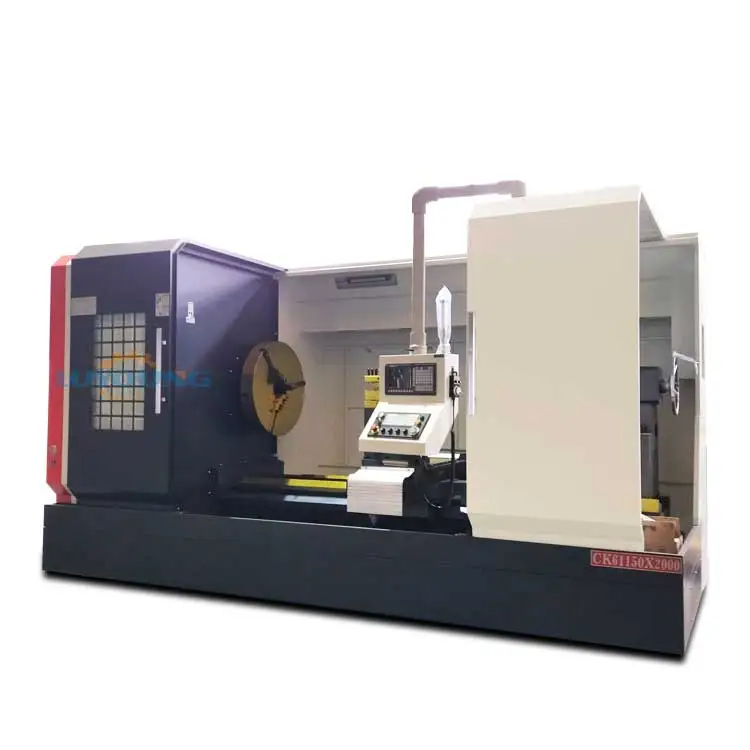

Chinees Fabrikant Goedkope Horizontale GSK Controller Systeem CK61140 Metaal CNC Machine Zware Cnc Draai Latijnse Machine
heet verkocht product
Max diameter over bed:
300/320mm
(C K0640/CK6130/CK6132)
Max diameter over bed: 600/630/800
(CK6160/CK6163/CK6180)
Max diameter over bed:
1100/1600mm
(CK61100/CK61160)
Max diameter over bed:
1250 mm
(CK61125)
Specificatie
Chinees Fabrikant Goedkope Horizontale GSK Controller Systeem CK61140 Metaal CNC Machine Zware Cnc Draai Latijnse Machine deze machine is geschikt voor het verwerken van verschillende complex gevormde aspartijen, mouwen en schijfonderdelen, zoals het draaien van inwendige en uitwendige cilindervlakken, kegels, boogvlakken, eindvlakken, kerven, afbikken, vervalmen, draadsluiten, enz. Het is vooral geschikt voor verwerking in kleine en middelgrote series met veel variëteit, sterke procesadaptabiliteit, hoge verwerkings-efficiëntie, lage verschrikking, goede consistentie van de afwerking.
het product is gemakkelijk te programmeren en heeft een simpele bediening, waardoor het een ideaal groot formaat mechanisch verwerkingsapparaat is.
het product is gemakkelijk te programmeren en heeft een simpele bediening, waardoor het een ideaal groot formaat mechanisch verwerkingsapparaat is.
Artikel |
Eenheid |
CK61140 |
|
Max. Sling over het bed. |
mm |
1400 |
|
Max. doorsnede over schuifplaat |
mm |
1000 |
|
Breedte van de bedwegingen |
mm |
755 |
|
Afstand tussen 2 middelpunten |
mm |
1500/2000/3000/5000/6000/8000 |
|
Max. draailengte |
mm |
1300/1800/2800 4800/5800/7800 |
|
Klem diameter |
mm |
φ1000;4 kaken;handmatig |
|
As type |
A2-15 |
||
asboring |
mm |
130mm |
|
Kegel van as |
mm |
1:20/140 |
|
Hoofdasversnellingen |
Handmatige versnelling |
||
Spindelsnelheidsbereik |
r/min |
4-470; Vierde versnelling |
|
Hoogte van de ascentrum boven het bed |
mm |
800 |
|
Minimale X/Z voedingsincrement |
mm |
0.001/0.001 |
|
Hoofdstroom |
KW |
22 |
|
Snelheidsbeweging op X/Z-as |
m/min |
3\/6 |
|
X/Z as bereik |
mm |
750/2000 |
|
Nauwkeurigheid van werkstuk |
IT6-IT7 |
||
Werkstukoppervlakte ruwheid |
μm |
Ra1.6 |
|
Werkzeugpost |
4-stations elektrisch toolholder |
||
Rotatietijd van toolholder |
s |
2.6 |
|
Herpositieernauwkeurigheid van toolholder |
mm |
0.01 |
|
Werktuiggrootte |
mm |
□45×45 |
|
Diameter van de staartschroef |
mm |
160 |
|
Diameter/stoot van de staartzitting |
mm |
300 |
|
Kegelvormige vorm van de staartschroef |
/ |
Morse 6 |
|
Machinegewicht |
9000kg |
||
X-as |
Positioneringsnauwkeurigheid (mm) |
0.03 |
||||
herhalingspositieernauwkeurigheid (mm) |
0.012 |
|||||
Z-as |
Positieernauwkeurigheid (mm) |
1500 |
3000 |
5000 |
||
0.045 |
0.06 |
0.08 |
||||
herhalingspositieernauwkeurigheid (mm) |
0.02 |
0.025 |
0.025 |
|||
Standaardconfiguratie :Goedkope Horizontale GSK Controller Systeem CK61140 Metaal CNC Machine Zware Cnc Draaibank
- Systeem: GSK980. X/Z-as servomotor.
- Handmatige 3-klemmen kous.
- 4-station elektrische werktuigpost.
- Handbediende staartstock
- Koelsysteem.
- Verlichtingssysteem.
- Automatisch smeersysteem.
Optionele Configuratie: Goedkope Horizontale GSK Controller Systeem CK61140 Metaal CNC Machine Zware Cnc Draaibank
- CNC-systeem: Siemens, Fanuc, KND.
- Hydraulische schijf/Pneumatische schijf.
- Hydraulische staartschroef/Pneumatische staartschroef.
- Horizontale 6-stations toren/8-stations toren.
- Automatische staafvoederinstallatie
- Chiptransportband
- Systeem: GSK980. X/Z-as servomotor.
- Handmatige 3-klemmen kous.
- 4-station elektrische werktuigpost.
- Handbediende staartstock
- Koelsysteem.
- Verlichtingssysteem.
- Automatisch smeersysteem.
Optionele Configuratie: Goedkope Horizontale GSK Controller Systeem CK61140 Metaal CNC Machine Zware Cnc Draaibank
- CNC-systeem: Siemens, Fanuc, KND.
- Hydraulische schijf/Pneumatische schijf.
- Hydraulische staartschroef/Pneumatische staartschroef.
- Horizontale 6-stations toren/8-stations toren.
- Automatische staafvoederinstallatie
- Chiptransportband
Productkenmerk
Spil
45# staal gesmeed as, Hoge snelheid, hoge precisie, sterke stijfheid; De as snelheidsverandering gebruikt handmatige vier-snelheids versnelling en steploze versnelling binnen de versnelling, wat de kans op machinefouten aanzienlijk verlaagt. Volwassen structuur, stabiele prestaties, eenvoudig programmeren en simpele bediening.
Leitspoor van het bed
Het leitspoor van het bed wordt fijn gepolijst nadat het door de ultra-hoogfrequent verharding is gegaan, met een hoge hardheid, goede starheid en een lange serviceleven. De wagen gebruikt een plasticering proces van het oppervlak van het leitspoor, wat goed slijtagevermogen en hoge precisie biedt.

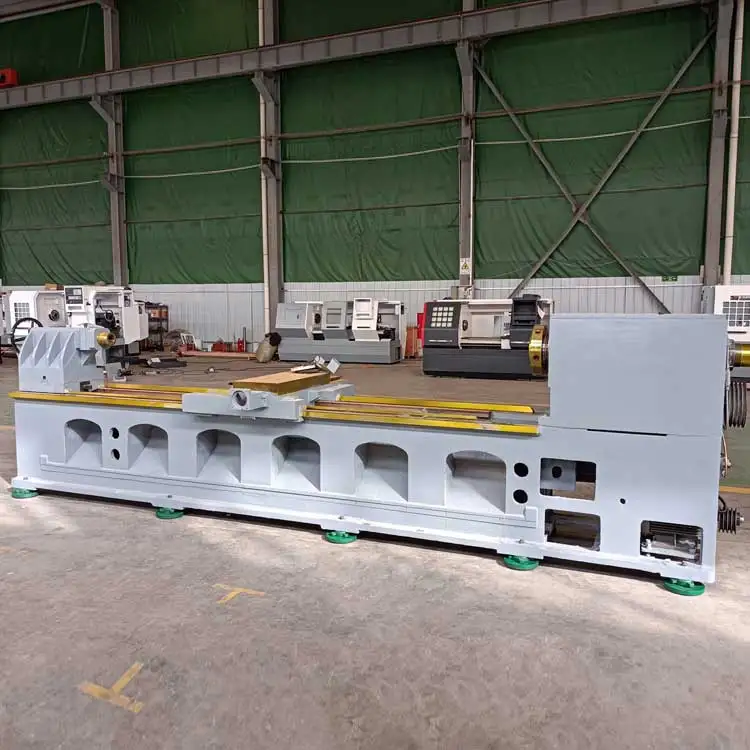

Hoogsterkte grijze gietijzeren resinsandvorm integrale gieting.
De gietstukken worden twee keer nagewerkt om de interne spanningen van de gietstukken zelf te elimineren. De gehele machine heeft een goede kwaliteit, de bewerkingsnauwkeurigheid is hoog en de stabiliteit van de CNC-schaar wordt gegarandeerd voor langdurig gebruik.

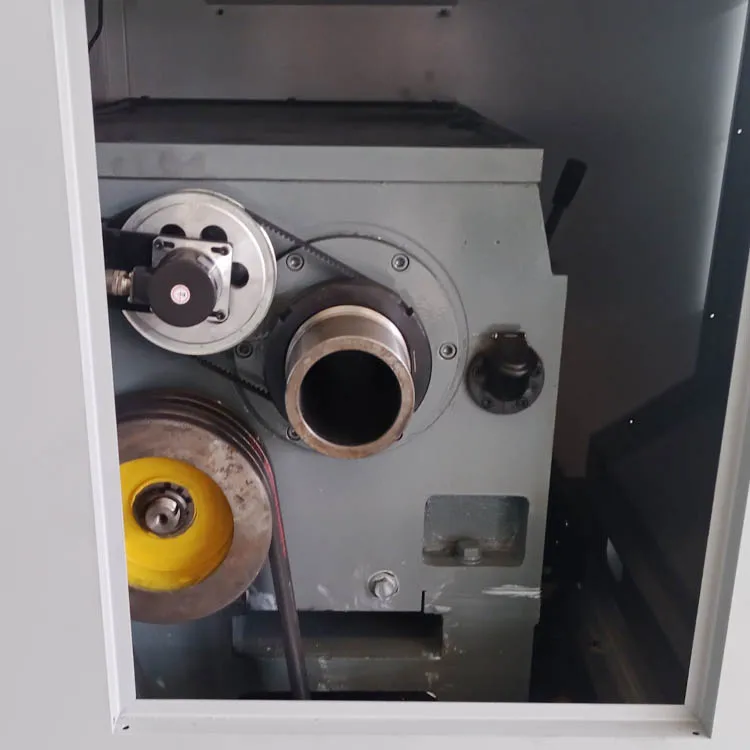

Asdoos
De viertraps snelheidsregeling van de hoofdas heeft een versnellingsbakstructuur, met name de driepuntssteun van de hoofdas van deze CNC-schurftmachine, die de uitmuntende kenmerken heeft van hoge snelheid, hoge precisie, sterke starheid, kleine thermische vervorming, stabiele bediening en lage geluidsniveau.

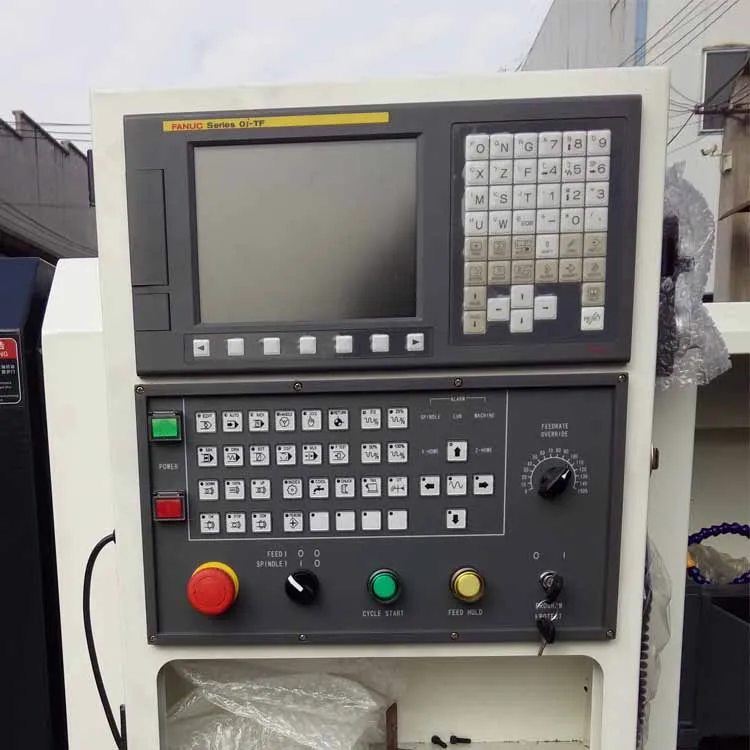

Beheersysteem
De standaard is het GSK980TB3 controleersysteem, de optionele keuze is Siemens, Fanuc of Syntec controleersysteem. Eenvoudig en gemakkelijk te bedienen, met een bedieningshandleiding.
Staart
Er is een apparaat in de staartstukhouder om de rotatie van de boor te voorkomen, wat schade aan de taper van het binnenste gat van de staartstukhouder door misbediening effectief voorkomt en de componenten van het staartstuk behoedt.

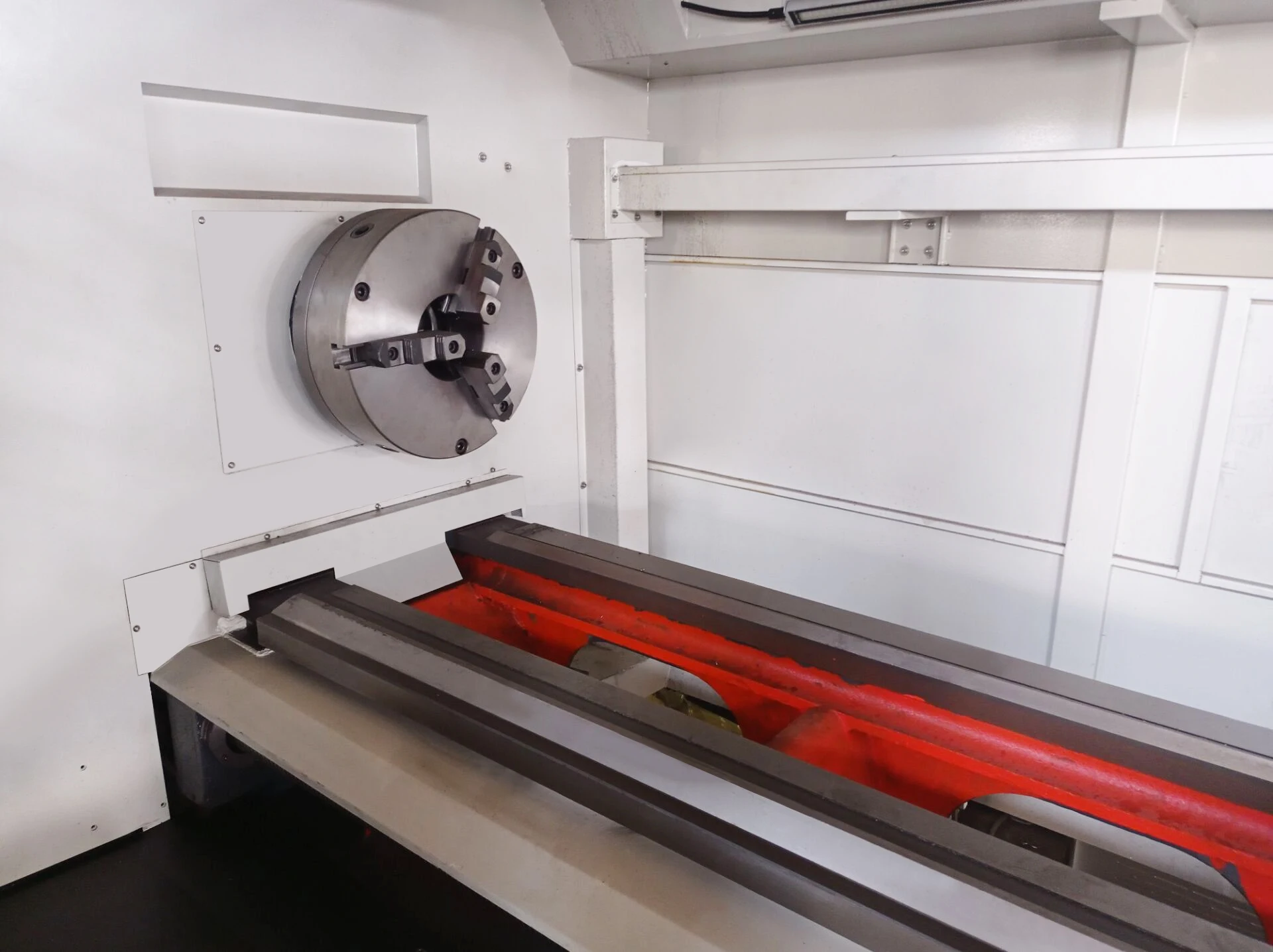

Chuck, ik ben...
De standaard klemvogel is een handmatige drijpootklemvogel, de optionele configuratie is een hydraulische holle drij- of vierpootklemvogel.

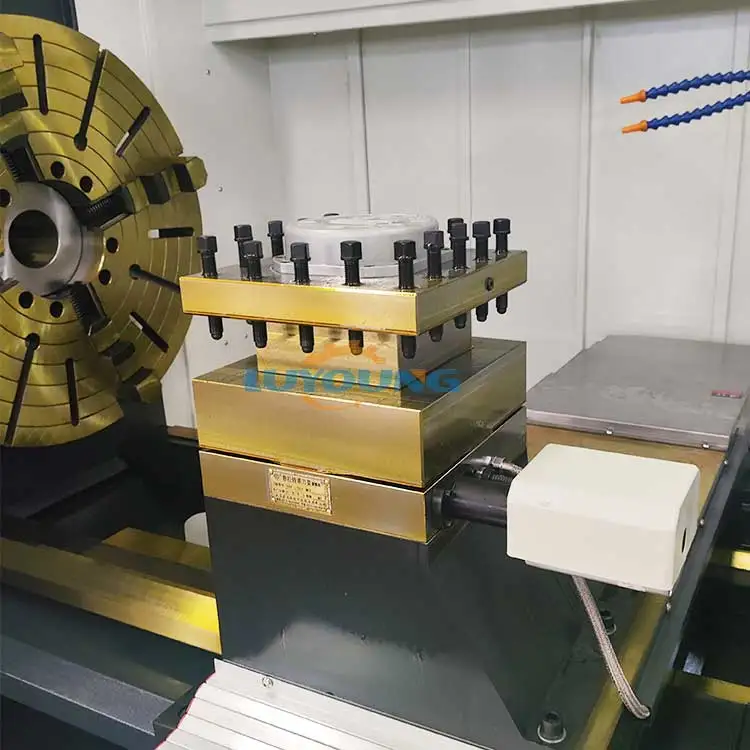

TORRET
De standaard toren is een elektrische vierpositietoren, de optionele keuze is een elektrische 6/8 positietoren of een 12 positie levende toren.
Optionele configuratie van :
