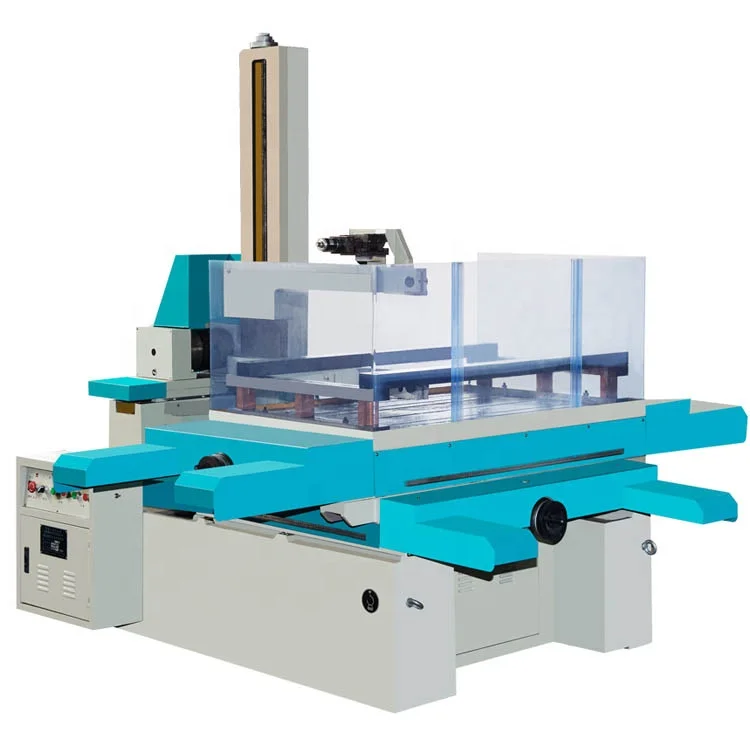

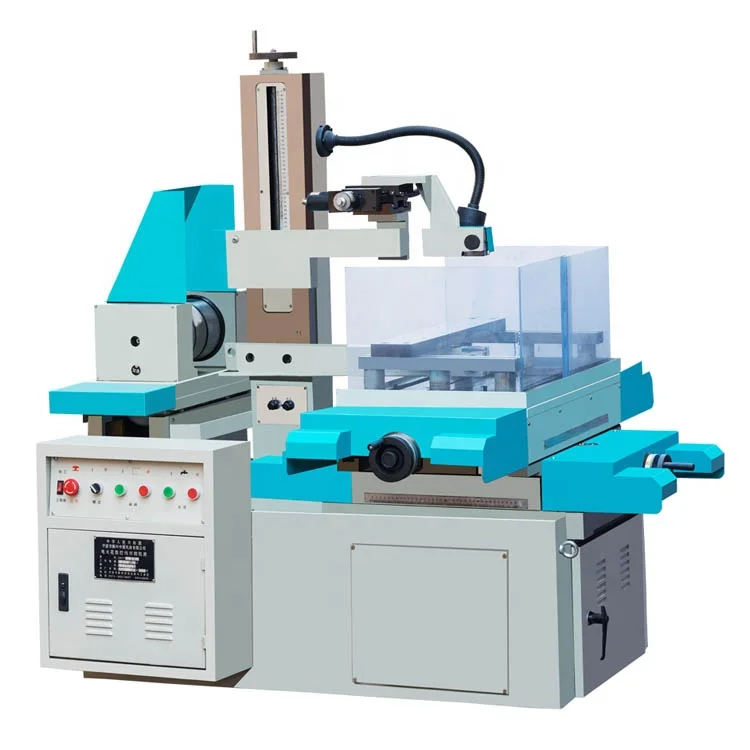

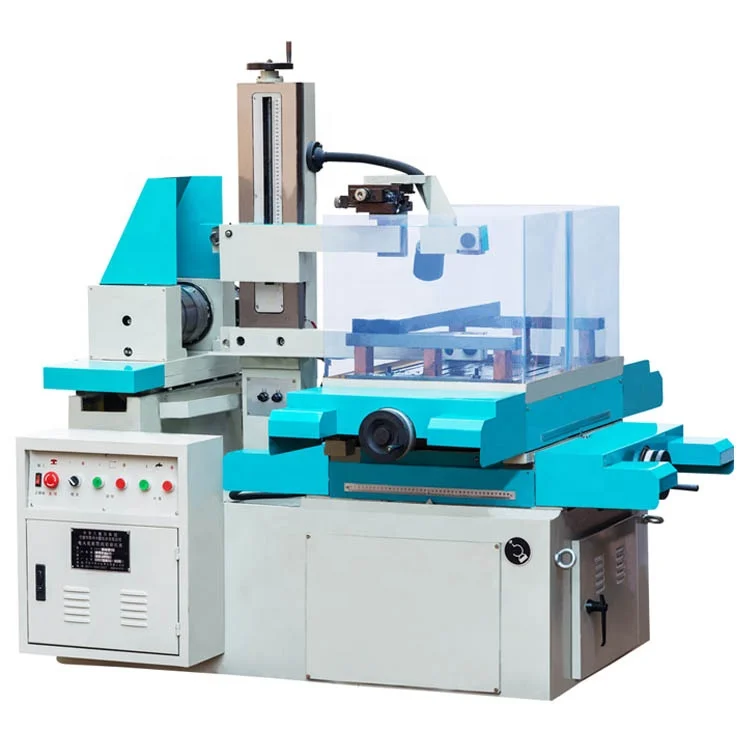

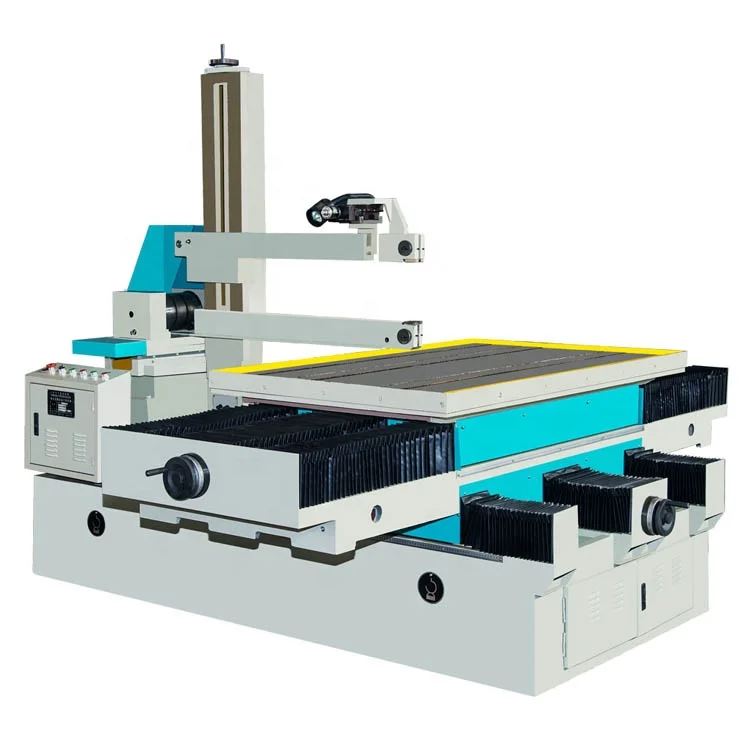

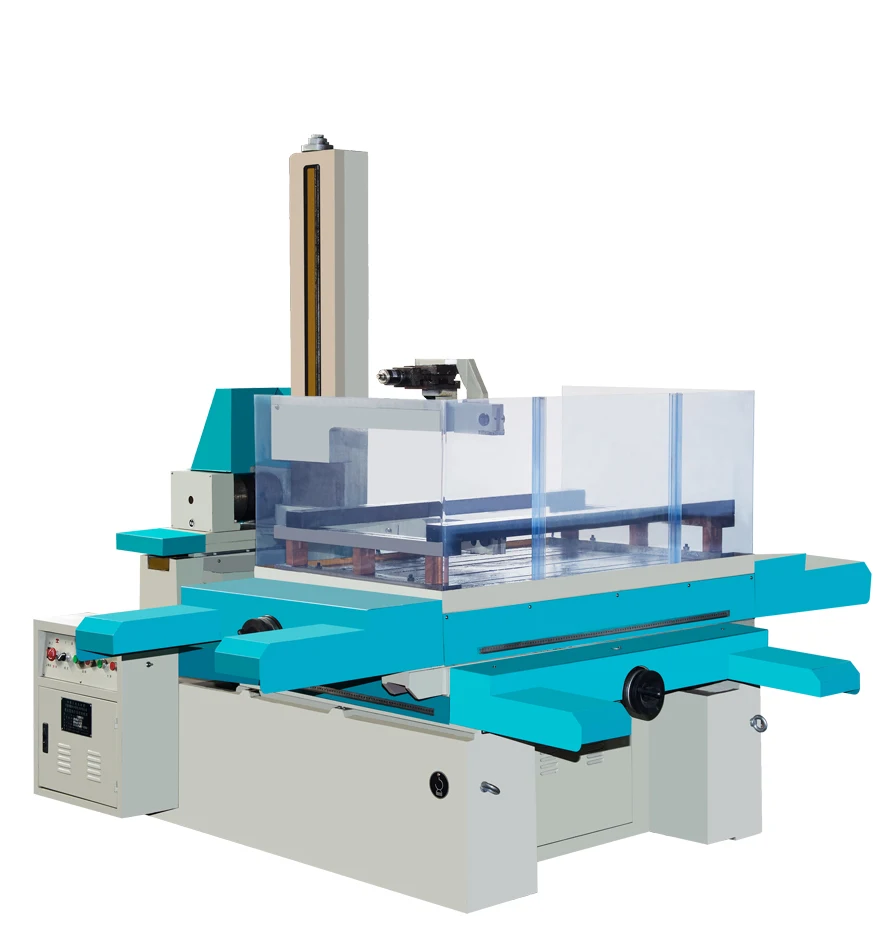

DK7745 Hoog Snelheids Snijden 3/4/5 As Draad EDM Machine CNC EDM Machine Draad Snijden
Beschrijving
Productomschrijving
Specificatie
DK7745 Hoog Snelheids Snijden 3/4/5 As Draad EDM Machine CNC EDM Machine Draad Snijden
T vermogensgrootte (lengte × breedte): 830 × 600mm Tafel reis: 450 × 550 mm Lineaire snijd dikte: 400 mm Verwerking schuine vlakken: ±3° Molybdeen draad lineaire bereik: 0.15-0.22 Optimaal ruwheid: ≤Ra2.5 Verwerkingsnauwkeurigheid: Volgens nationale normen Machientool maximum belasting: 450kg Maximale verwerkings efficiëntie: niet minder dan 160mm2/min Maximale verwerkings stroom: 7A Aantal controleassen: 4 assen Software: AUTOCUT Werkvloeistof: Speciaal voor draad snijden (emulsiezeep) Stroomvoorziening: 380V220HZ Maximale uitkomst vermogen: 2.5kw Afmetingen hoofdconstructie: 1600 × 1240 × 1400mm
Productkenmerken
DK7745 Hoog Snelheids Snijden 3/4/5 As Draad EDM Machine CNC EDM Machine Draad Snijden
1) Bed Het bed is een doosvormig gietijzeren onderdeel, dat een integrale gietersestructuur heeft. De bovenkant is uitgerust met een werkbank, draadopslagtrommel, draadrek, verlichting en andere componenten. 2) Werkbank De werkbank bestaat voornamelijk uit een werkblad, een middelste wagen, een ballspiraal en een versnellingsbak. De longitudinale en transversale beweging van de wagen maakt gebruik van een balgidsstructuur, en de stapelmotor drijft de leadspiraal via twee paren anti-backlash tandwielen om de beweging van de werkbank te realiseren. De ballspiraal heeft de voordelen van hoge transmissieprecisie, hoge efficiëntie en lange levensduur. 3) Draadtransportapparaat De draadopslagtrommel bestaat uit een dunwandige holle cilinder. De motor drijft de draadopslagtrommel via de aansluiting en de heen-en-weer beweging van de draadopslagtrommel komt van de spindel na de versnelling door de tandwielverandering om de draadtransportkarretje te drijven. De frequente richtingswisseling van het karretje van de draadopslagtrommel wordt beheerd door een set reiscontacten. De structuur is eenvoudig en de bediening is gevoelig. Aan de linkerkant en rechterkant zijn botsblokken uitgerust met overbelastingsveiligheidstoestellen. Wanneer de reiscontacten niet kunnen omdraaien, wordt de stroom van de draadtransportmotor afgesloten. 4) Draadrek De molibdeen Draad is zoals een gesloten transmissieband, die wordt aangedreven door de wikkeltrommel om heen-en-weer te werken. Een rij draadwielen en een paar hoofdwielen worden door de molibdeen Draad omhuld en volgen deze. De gidsrol heeft een gesloten sectie van verticale molibdeen Draad. 5) Koelvloeistof tank De waterpomp brengt het werkfluidum naar de verwerkingszone. Het sediment komt samen in de vuilnisbak en moet regelmatig worden schoongemaakt. Het werkkoelmiddel gebruikt DX-1 gesaponifieerd vloeistof. 6) Accessoires ① Klem: De groep klemmen wordt gebruikt om de platte plaat of cilindrisch werkstuk vast te zetten, en de klem wordt met een T-vormige schroef aan de werkbank bevestigd. ② Kruk: Gebruikt voor het wikkelen van de draad om de draadopslagtrommel te laten roteren. ③ Draadverstrakking wiel: Gebruikt om de molibdeen draad handmatig te verstevigen. VI . Computerprogrammeercontrolesysteem: ⑴ De machinebedieningskast integreert computer, machineschakeling en pulsvoeding in een geheel. ⑵ Een hoogpresterende pulsvoeding wordt gebruikt, waarbij de maximale verwerkingsefficiëntie 150mm2/min kan bereiken. ⑶ Het CNC-systeem gebruikt het AUTOCUT CNC-systeem, en dit systeem maakt gebruik van een speciaal ontworpen digitale controlehardwarekaart. ⑷ Tijdens de verwerking is tijdsgewijze programmeren mogelijk, en programma's kunnen worden bewerkt of gesimuleerd terwijl er verwerking plaatsvindt. Het systeem heeft automatisch centreren, einde uitschakelen, kortsluiting terugtrekken, draadbreuk uitschakelen en terugkeren naar oorsprong, stroomonderbreking herstelverwerking, ontladingstoestand volgen weergeven met automatische volgtoets,. Real-time-weergave van verwerkingspad, driedimensionaal modelleren van werkstukcontour. Het heeft de kenmerken van hoge verwerkingsnauwkeurigheid en betrouwbare controle. ⑸ X, Y, U, V vierassenkoppeling, boven- en onderste speciale vormen en conventionele schuine snede. ⑹ Het heeft functies zoals spiegelbewerking, schaling, analoge grafische weergave, willekeurige hoek rotatie, coördinatenruil, etc. ⑺ Automatische elektrodestraalcompensatie. ⑻ Automatische controle van het verwerkingsproces, met stroomonderbreking beschermingsfunctie, en volledige beschermingsmaatregelen. ⑼ ISO-code gebruiken, compatibel met 3B-formaatcode. Automatische programmeringssoftware en de machine hoeft alleen te tekenen op de computer en een knop in te drukken om een programma te genereren. ⑽ Het heeft een verwerkingsgrafische simulatieweergave, zodat de operator de verwerkingsstatus op elk moment kan zien, en heeft bedieningsinstructies, foutmeldingen, gesimuleerde verwerking en andere functies. ⑾ De software heeft een draaistrategie, waardoor het verwerkte werkstuk een betere hoekvorm krijgt. ⑿ Belangrijke onderdelen zijn uitgerust met veiligheidsbescherming en veiligheidsschakelaars, met automatische bescherming en alarmfuncties. ⒀ De meeste elektronische onderdelen zijn geïmporteerd (Omron of Siemens) en binnenland geproduceerd, met stabiele prestaties en betrouwbare kwaliteit. Nationaal gekwalificeerd hoogwaardig product. ⒁ Voldoet aan de ter plaatse gebruikomgeving: Omgevingstemperatuur 10--400; relatieve vochtigheid ≦90% Spanning: AC380V±10%; 50HZ±2% Industriele waterdruk: 0.2Mpa Industriele waterhardheid: 10mmo1/L ⒂ Werkingsysteem: continue werking; VII. Implementatiestandaarden 1. Mechanische implementatie normen: vervaardigd en geproduceerd volgens de GB7926-87 normen. 2. Elektrische implementatie normen: Het ontwerp en de productie van het elektrische bedrijfsapparaat van de draaibank moeten voldoen aan de twee normen GB/T5226.1-1996 "Algemene technische voorwaarden voor deel 1 van industriële machinerie-elektrisch apparaat" en "GB13567 Technische voorwaarden voor veiligheidsbescherming van elektrische vonkenmachines." VIII. Veiligheidsbescherming van elektrische apparaten van de draaibank 1. De elektrische apparaten van de draaibank gebruiken een drie-fase vier-draad AC-spanning met een spanningsspanning van 380V±10% (220V optioneel). Na speciale ontwerping kan dit elektrische apparaat van de draaibank werken bij een iets hogere spanning, maar de maximale spanning mag niet hoger zijn dan 420V. Als de spanning hoger is dan deze waarde, kan de normale werking van de draaibank niet gegarandeerd worden. 2. De elektrische apparaten van de draaibank zijn uitgerust met een beschermingsaardingcircuit. Gebruikers moeten aandacht besteden aan de betrouwbare aarding van de draaibank om de eisen van de continuïteit van het beschermingsaardingcircuit te voldoen en de persoonlijke veiligheid van de operator te garanderen. 3. Er is een rode noodstopknop op het elektrische bedieningspaneel geplaatst. Bij noodgevallen kan de hoofdvoeding van het elektrische apparaat snel worden afgesloten, waardoor de draaischijf voor draadopslag snel stopt met draaien en de pulsvoeding tegelijkertijd stopt met werken. 4. Energieverbruik remmen . In een van de volgende gevallen kan de motor van de draadopslagtrommel binnen 1-2 seconden snel worden gestopt. ⑴Wanneer de voedingsschakeling of het controle-signaal wordt onderbroken (d.w.z. stroomuitval); ⑵Wanneer de molibdeen draad breekt; ⑶Wanneer de verwerking is voltooid; ⑷Wanneer de draadopslagtrommel niet van richting kan veranderen en de limitsuitschakelaar overschrijdt; 5. Overstroombescherming Overstroombescherming wordt uitgevoerd wanneer een kortsluitbreker en een schakelaar zijn verbonden met de voedingslijn van het machinegereedschap en de verlichtingsschakeling. De nominale stroomwaarde van de breker en de schakelaar is strikt vereist, en de gebruiker mag deze niet willekeurig verhogen of verminderen om beschermingsmislukking te voorkomen. 6. Dit machinegereedschap gebruikt frequentieomzettingscontrole, verstelbare snelheid, en kan worden gebruikt voor 220V\380V (moet bij levering worden opgegeven) 7. Einde uitzetten Wanneer de verwerking van het werkstuk is voltooid of een bepaalde instructie is voltooid, kan de stroomvoorziening van de controlekast en het machinegereedschap tegelijkertijd worden afgesloten.
Lu Young
Shandong Lu Young Machinery Co, Ltd. is opgericht in juli 1996. We zijn gevestigd in de provincie Shandong. We zijn een van de professionele fabrikanten van cnc schaafmachines, cnc fräsmachines en swiss schaafmachines in China. We richtten onze snelle schaafmachinefabriek op in 1996 in de stad Tengzhou om centrale schaafmachines en universele fräsmachines te produceren. Na meer dan 20 jaar ontwikkeling hebben we drie fabrieken gebouwd. Een ervan is voor de productie van cnc schaafmachines en een andere voor cnc fräsmachines.
We hebben geavanceerde productietechnologie en een R&D-team uit Korea geïmporteerd in 2001 en hebben onze derde fabriek gebouwd voor
We hebben geavanceerde productietechnologie en een R&D-team uit Korea geïmporteerd in 2001 en hebben onze derde fabriek gebouwd voor
de productie van swiss schaafmachines. We beschikken over ongeveer 500 werknemers en 40 ingenieurs, met meer dan 5000 vierkante meter.
Ons ingenieursteam heeft rijke ervaring met apparatuur.
bij de selectie en procesontwerp kunnen we u een professionele oplossing bieden op basis van uw werkstukken, snel en vrij. We kunnen meer dan 1000 sets CNC-machineries per jaar produceren. Onze CNC-machinetools zijn al geëxporteerd naar meer dan 40 landen en hebben goede feedback gekregen.
bij de selectie en procesontwerp kunnen we u een professionele oplossing bieden op basis van uw werkstukken, snel en vrij. We kunnen meer dan 1000 sets CNC-machineries per jaar produceren. Onze CNC-machinetools zijn al geëxporteerd naar meer dan 40 landen en hebben goede feedback gekregen.
♥ Geëxporteerd naar meer dan 40 landen.
♥ Meer dan 300 medewerkers in de fabriek.
♥ CE- en ISO9001-certificatie.
♥ 7×24 uur online service.
Onze service
DK7745 Hoog Snelheids Snijden 3/4/5 As Draad EDM Machine CNC EDM Machine Draad Snijden
1. We bieden 24 uur per dag online service, u kunt contact met ons opnemen via e-mail, telefoon, wechat, whatsapp, skype enz. 2. Bij ontvangst van uw telefoongesprek of e-mail analyseren we het probleem onmiddellijk. 3. We bieden een professionele oplossing, na analyse van het probleem geven we u onze beste oplossing. 4. De garantieperiode voor de volledige machine is 1 jaar. Bij normaal gebruik, als onderdelen tijdens de garantieperiode beschadigd raken, leveren we gratis onderdelen. Buiten de garantieperiode, als onderdelen beschadigd raken, berekenen we alleen de kostprijs van de onderdelen en zullen we nooit te veel in rekening brengen. 5. We bieden levenslange gratis technische ondersteuning, u kunt ons op elk moment contacteren als u problemen ondervindt tijdens het gebruik. 6. We bieden overzeese diensten, ingenieurs kunnen naar de fabriek van de klant gaan voor afstelling, installatie, onderhoud en reparatie. (In geval van geen epidemie-situatie).
Verpakking
DK7745 Hoog Snelheids Snijden 3/4/5 As Draad EDM Machine CNC EDM Machine Draad Snijden
1. Haven: Haven van Qingdao of haven van Shanghai 2. Betaalmethode: T/T, L/C, D/P, D/D etc. 3. Betaling: 30% T/T als voorschot, 70% saldo dient voor verzending betaald te worden. 4. Levertermijn: 30 dagen na ontvangst van het 30% T/T voorschot. 5. Niet-fumigatie verpakking, we gebruiken zeevaste multiplex. 6. Stalen voetplaat, deze is 3-5 keer sterker dan normale multiplex voetplaten. 7. Water- en vochtbestendig, waterdichte folie omwikkelt de hele machine.
Veelgestelde vragen
1. Doen de DK7745 Hoog Snelheids Snijden 3/4/5 As Draad EDM Machine CNC EDM Machine Draad Snijden cnc schuurmachine aangepast worden?
Natuurlijk, als onze standaardconfiguratie uw behoeften niet kan voldoen, laat het ons weten zodat we de machine herschijven en produceren om uw behoeften te voldoen
2. Hoe lang duurt de garantieperiode van de DK7745 Hoog Snelheids Snijden 3/4/5 As Draad EDM Machine CNC EDM Machine Draad Snijden ?
Garantieperiode is één jaar, als onderdelen binnen één jaar beschadigen, sturen wij deze gratis naar u toe. Gratis online training of fabriekstraining om te waarborgen dat u onze producten correct kunt gebruiken. Wij kunnen ook betaalde installatie en afstemmingsservices uit het buitenland aanbieden.
wij werken online 24 uur per dag, bieden offertes en technische ondersteuning op elk moment.
3.Wanneer is uw werkzaamtijd?
Wij werken online 24 uur per dag, bieden offertes en technische ondersteuning op elk moment.
Natuurlijk, als onze standaardconfiguratie uw behoeften niet kan voldoen, laat het ons weten zodat we de machine herschijven en produceren om uw behoeften te voldoen
2. Hoe lang duurt de garantieperiode van de DK7745 Hoog Snelheids Snijden 3/4/5 As Draad EDM Machine CNC EDM Machine Draad Snijden ?
Garantieperiode is één jaar, als onderdelen binnen één jaar beschadigen, sturen wij deze gratis naar u toe. Gratis online training of fabriekstraining om te waarborgen dat u onze producten correct kunt gebruiken. Wij kunnen ook betaalde installatie en afstemmingsservices uit het buitenland aanbieden.
wij werken online 24 uur per dag, bieden offertes en technische ondersteuning op elk moment.
3.Wanneer is uw werkzaamtijd?
Wij werken online 24 uur per dag, bieden offertes en technische ondersteuning op elk moment.
4.Gebruiken jullie de Trade Assurance op Alibaba?
Ja, alle bestellingen gebruiken dit. We kunnen de kwaliteit van het product en uw betaling garanderen.
Ja, alle bestellingen gebruiken dit. We kunnen de kwaliteit van het product en uw betaling garanderen.
5.Hoe krijg ik een offerte?
Laat ons alstublieft weten welk model u nodig heeft of stuur ons tekeningen van het werkstuk, dan kunnen we u de meest geschikte producten aanbevelen. We geven u binnen 24 uur het beste aanbod.
Laat ons alstublieft weten welk model u nodig heeft of stuur ons tekeningen van het werkstuk, dan kunnen we u de meest geschikte producten aanbevelen. We geven u binnen 24 uur het beste aanbod.
6.Hoe kunnen we contact met u opnemen?
Mijn mobiel/whatsapp: +86 18660853235; QQ:3494630853 ; Stuur alstublieft een bericht naar ons, bedankt van tevoren!
Mijn mobiel/whatsapp: +86 18660853235; QQ:3494630853 ; Stuur alstublieft een bericht naar ons, bedankt van tevoren!
