HMC1395 Hoogprecisie KND Controller Taiwan Spil Cnc Verticale Fretmachine Horizontale Machining Center
Beschrijving
Productomschrijving
HMC1395 hoogwaardige KND controller Taiwan hoofdspil CNC freesmachine horizontaal bewerkingscentrum. Deze machine kan worden gebruikt voor precisiebewerking in de lucht- en ruimtevaart, automobielen, verbrandingsmotoren, huishoudelijke apparaten en algemene machinerie. De machine beschikt over een goede prestatievermogen bij het uitvoeren van doosgat-systemen en vlakbewerking tijdens het klemmen, en is bijzonder geschikt voor draai- en boringbewerking van doosgaten.
Specificatie van HMC1395 hoogwaardige KND controller Taiwan hoofdspil CNC freesmachine horizontaal bewerkingscentrum
| Beschrijving | HMC1075 | HMC1290 | HMC1395 | HMC 1814 |
| Werktafelgrootte (mm) | 1300×600 | 1360×700/ | 1400×700/ | 2000×900/ |
| 630*630 draaitafel | 630×630 draaitafel | 800*800 draaitafel | ||
| Maximaal belastingsgewicht op werktafel (KG) | 800 | 1000 | 1000 | 1600 |
| T-spoor (stukken-breedte-afstand) (mm/stuk) | 5-18-105 | 5-18-122 | 5-18-130 | 5-22-165 |
| Reizen X-as (mm) | 1000 | 1200 | 1300 | 1800 |
| Reizen Y-as (mm) | 750 | 800/600 | 800 | 1280 |
| Reis van Z-as (mm) | 600 | 700 | 750 | 900 |
| Afstand van de spindelvoorzijde tot het middelpunt van de werktafel (mm) | 115-715 | 180-880 | 168-918 | 200-1100 |
| Afstand van spilcentrum tot werktafel (mm) | 110-860 | 140-940 | 260-1060/0-800 | 140-1420 |
| As snelheid (omw/min) | 6000 | |||
| Snelheid van snelle voeding X-as (m/min) | 15 | 20 | 15 | 18 |
| Snelheid van snelle voeding Z-as (m/min) | 15 | 20 | 15 | 18 |
| Automatische wisselaar voor gereedschap ontwerp | armtype automatische wisselaar voor gereedschap | |||
| Capaciteit van automatische wisselaar voor gereedschap (stukken) | 24 | |||
| Nauwkeurigheidstest standaard | JISB6336-4：2000/ GB/T18400.4-2010 | |||
| Herhaalnauwkeurigheid van positiebepaling van de X/Y/Z-as (mm) | ±0.005 | |||
| Bruto gewicht (kg) | 8000 | 10000 | 10000 | 15000 |
Hoofdconfiguratie:
| Name | specificaties | vervaardigers | plaats van herkomst |
| CNC-besturingssysteem | KND2000MF3i/HNC808DM | KND/Huazhong | Peking/Wuhan |
| Servo-sturing en motor | Systeemafstemming | KND/Huazhong | Peking/Wuhan |
| Drievoudige aslag | Binnenste diameter 40, buitenste diameter 72 | SKF/NACHI | Zwitserland/Japan |
| Driewegs balvormige schroef (C3 kwaliteit) | X/Z:FD4012;Y:FD5010 | NMC/TEC | TAIWAN |
| Drie-asgids | X/Y:HGH45HA ; Z:HGH55HA; | HIWIN/ROLLON | TAIWAN |

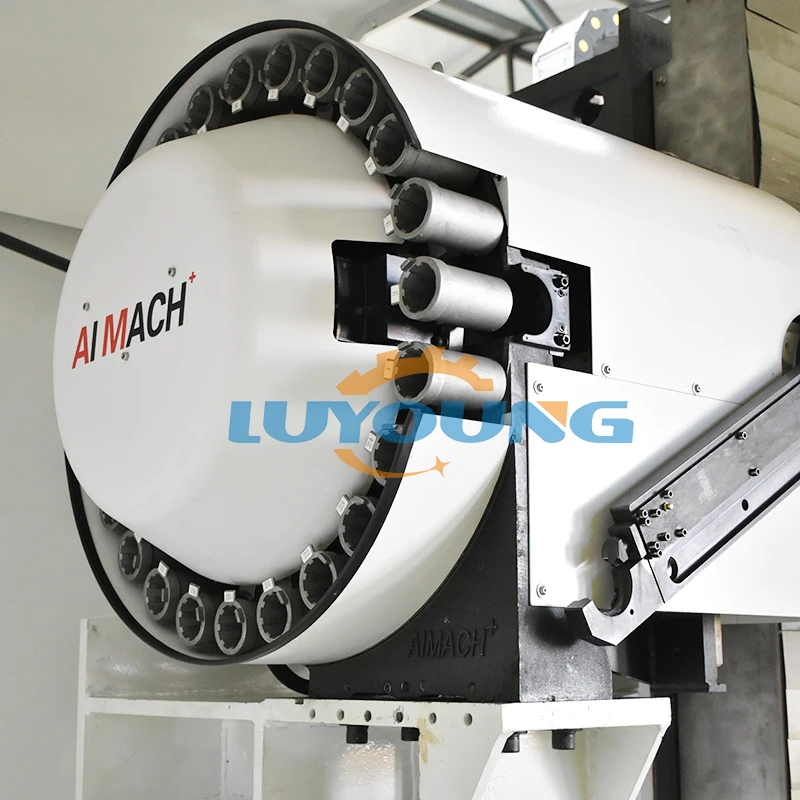

| gereedschapwisselaar | 24-arm type automatische gereedschapwisselaar | OKADA/RELIB/DEX | TAIWAN |
| riemtyp spindel | BT50-150-6000r/min | Volis/Nationale Taiwan Universiteit/Okada | TAIWAN |
| Versterkingscilinder | 4.5T | Volis | TAIWAN |
| Buitenste beschermende hoes | 3700x3050x2700 | China | |
| 3 ASSEN telescopische bescherming | Staal plaat type | China | |
| pneumatisch apparaat | AIRTAC | TAIWAN | |
| drukschakelaar | SMC | Japan | |
| koelpomp | CBK4-30/3 | Rocoi | TAIWAN |
| Warmte-exchanger machinegereedschap | HPW-10AF | China | |
| Belangrijkste elektrische componenten | Schneider/Delixi | Frankrijk/China | |
| aansluitterminal | WAGO | Duitsland |
Productkenmerk
HMC1395 hoge precisie KND controller taiwan spindle cnc boormachine horizontaal machining center
Column: De machine gebruikt een dynamische kolomstructuur die zich over de bed body verplaatst. De interne ribplaat is geanalyseerd d.m.v. structuurstatistiek, dynamica en topologie van eindige cellen.
Spindle box: De structuur van de spindle box is geanalyseerd d.m.v. structuurstatistiek, dynamica en topologie van eindige cellen, en het redelijke structuurontwerp en de combinatie van verstevigde ribben garanderen de hoge stijfheid van de kast.
Dubbele wisselwerkbank. De machine maakt gebruik van APC-liftconstructie en directe draaiing. Het hele proces van werkplaatswisseling gebruikt twee sets camcontinuebeweging voor snelle wisseling (wisseltijd: 12,5 seconden), wat zeer soepel verloopt en een zeer hoge betrouwbaarheid heeft.
Werktafel: De werktafelstructuur is na de structuur-statica-, dynamica- en topologische analyse van eindige cellen zeer stijf.
Spindel: De machine-spindel heeft een tweesnelheden interne variabele snelheid elektrische spindelstructuur met een maximumsnelheid van 6000 tpm. De klant kan ook kiezen voor twee interne variabele snelheidsspindels tot 12.000 tpm. De spindel met tandwiel aandrijving kan eveneens volgens klantenspecificatie worden geconfigureerd.
Sleef: De X-, Y- en Z-coördinaatstaven van de machine zijn allemaal vervaardigd met holle sterke koudetechnologie, en de temperatuur van de koelolie wordt in real time geregeld, zodat deze binnen een klein temperatuurbereik verandert, waardoor de thermische vervorming van de sleef tijdens het snijproces en de snelle beweging wordt verminderd, de torsiestijfheid van de sleef wordt verhoogd, de bewerkingsnauwkeurigheid van de machine verbeterd wordt en het traagheidsmoment van de hoge snelheid van het werkstation effectief wordt verlaagd.

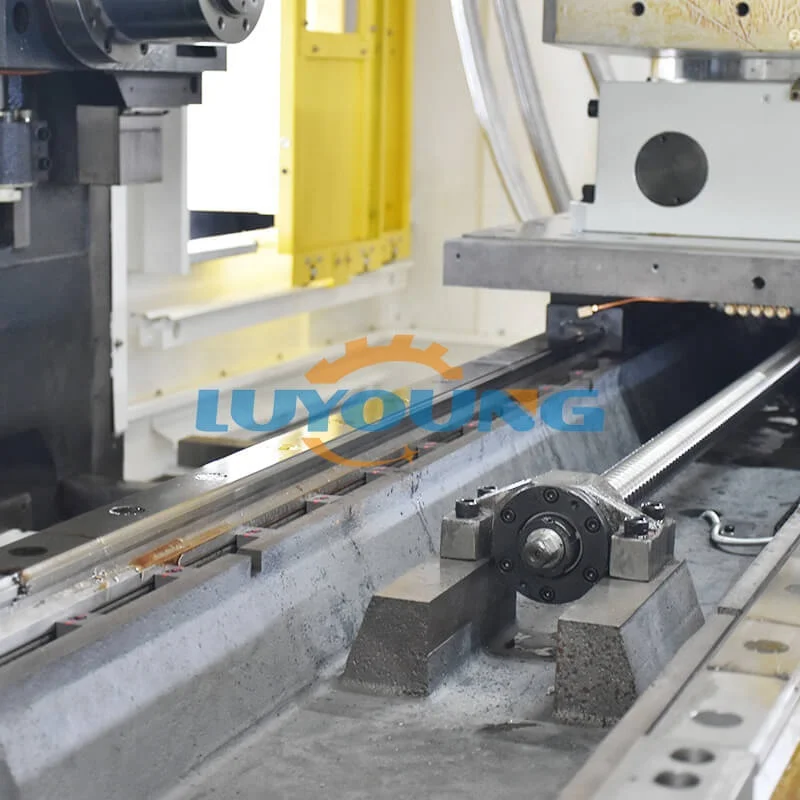

Richtlijn: X, Y, Z drie coördinaatgeleiders met hoge stijfheid, zelfsmerende rollen en lineaire rails, goede draagprestaties, de gebruik van een rechte rolrail met een plank om de levensduur van de rail 2,4 keer te verbeteren. De rolrails hebben een zelf-lubricerende functie en zijn voorzien van vetinjecties om hun lubrificatieprestaties langdurig te behouden. functie en worden zelf ingespoten met vet om hun smeringsprestaties langdurig te behouden.
Spindle box: De structuur van de spindle box is geanalyseerd d.m.v. structuurstatistiek, dynamica en topologie van eindige cellen, en het redelijke structuurontwerp en de combinatie van verstevigde ribben garanderen de hoge stijfheid van de kast.
Dubbele wisselwerkbank. De machine maakt gebruik van APC-liftconstructie en directe draaiing. Het hele proces van werkplaatswisseling gebruikt twee sets camcontinuebeweging voor snelle wisseling (wisseltijd: 12,5 seconden), wat zeer soepel verloopt en een zeer hoge betrouwbaarheid heeft.
Werktafel: De werktafelstructuur is na de structuur-statica-, dynamica- en topologische analyse van eindige cellen zeer stijf.
Spindel: De machine-spindel heeft een tweesnelheden interne variabele snelheid elektrische spindelstructuur met een maximumsnelheid van 6000 tpm. De klant kan ook kiezen voor twee interne variabele snelheidsspindels tot 12.000 tpm. De spindel met tandwiel aandrijving kan eveneens volgens klantenspecificatie worden geconfigureerd.
Sleef: De X-, Y- en Z-coördinaatstaven van de machine zijn allemaal vervaardigd met holle sterke koudetechnologie, en de temperatuur van de koelolie wordt in real time geregeld, zodat deze binnen een klein temperatuurbereik verandert, waardoor de thermische vervorming van de sleef tijdens het snijproces en de snelle beweging wordt verminderd, de torsiestijfheid van de sleef wordt verhoogd, de bewerkingsnauwkeurigheid van de machine verbeterd wordt en het traagheidsmoment van de hoge snelheid van het werkstation effectief wordt verlaagd.
Richtlijn: X, Y, Z drie coördinaatgeleiders met hoge stijfheid, zelfsmerende rollen en lineaire rails, goede draagprestaties, de gebruik van een rechte rolrail met een plank om de levensduur van de rail 2,4 keer te verbeteren. De rolrails hebben een zelf-lubricerende functie en zijn voorzien van vetinjecties om hun lubrificatieprestaties langdurig te behouden. functie en worden zelf ingespoten met vet om hun smeringsprestaties langdurig te behouden.

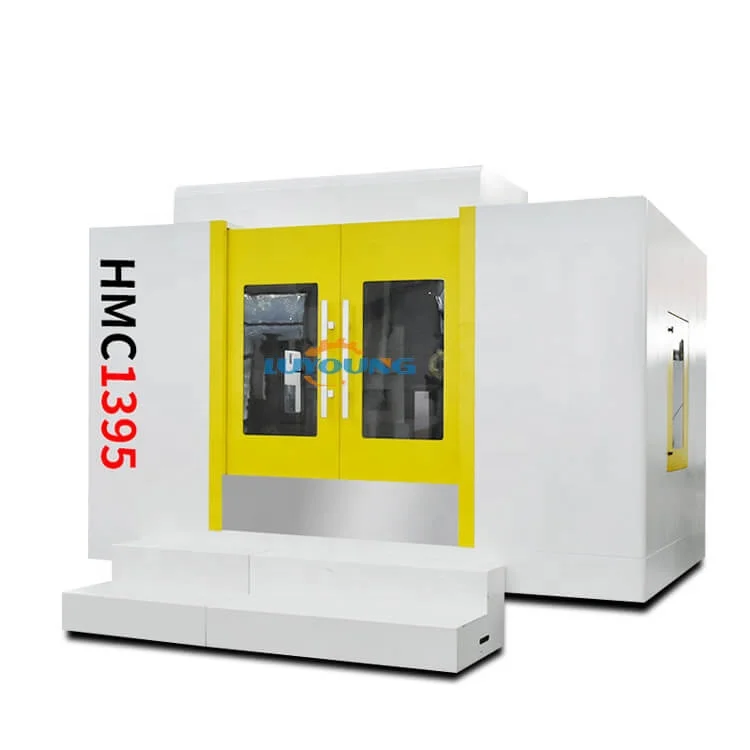

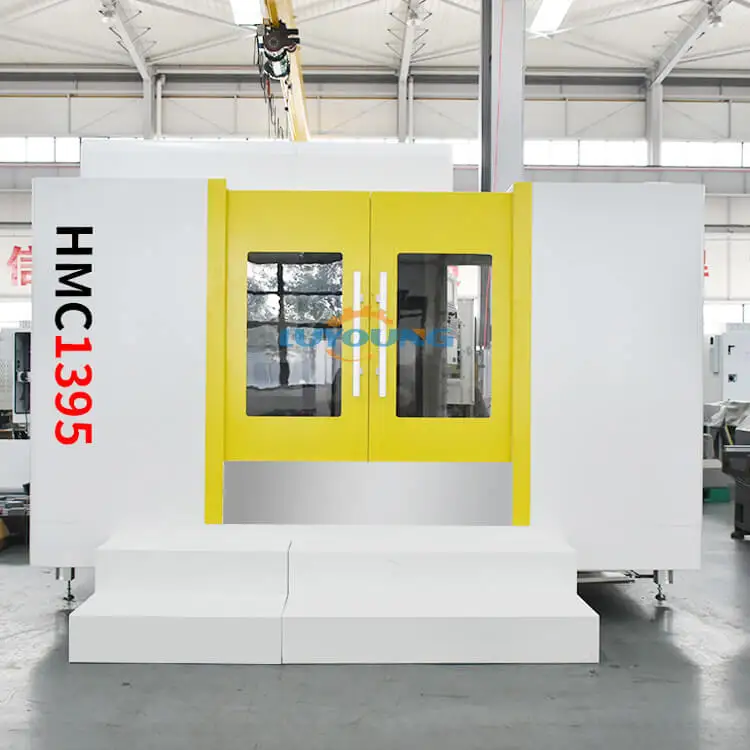

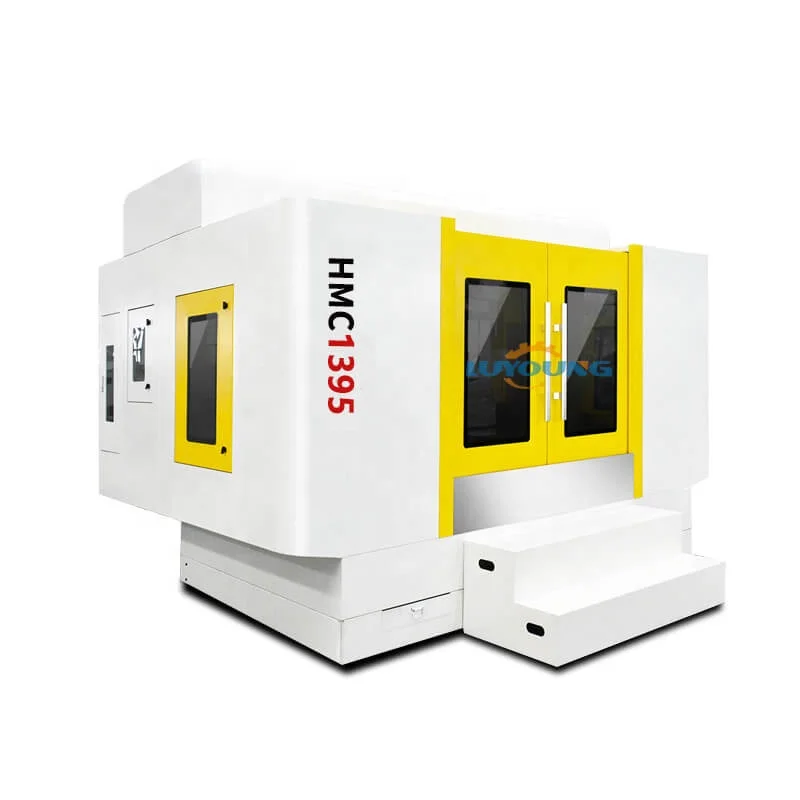

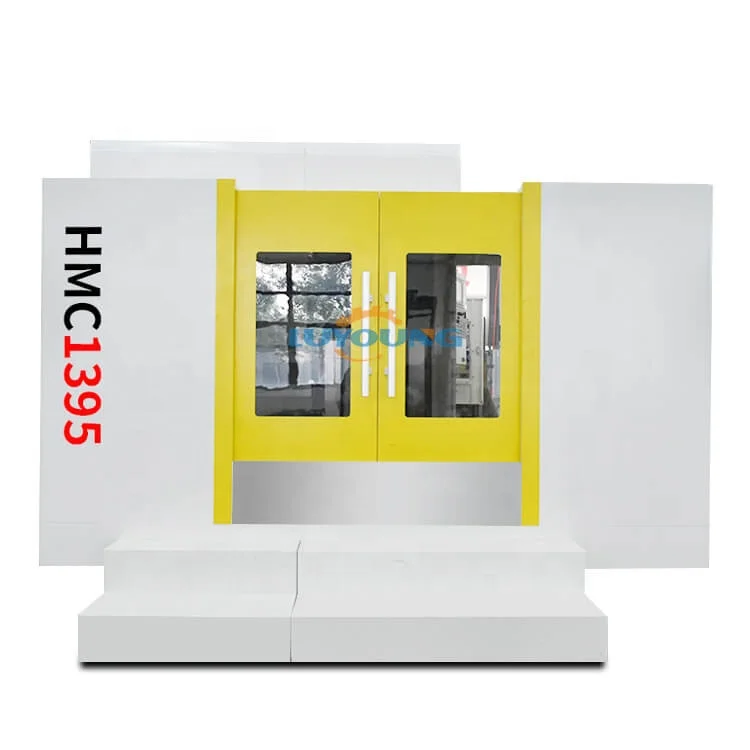

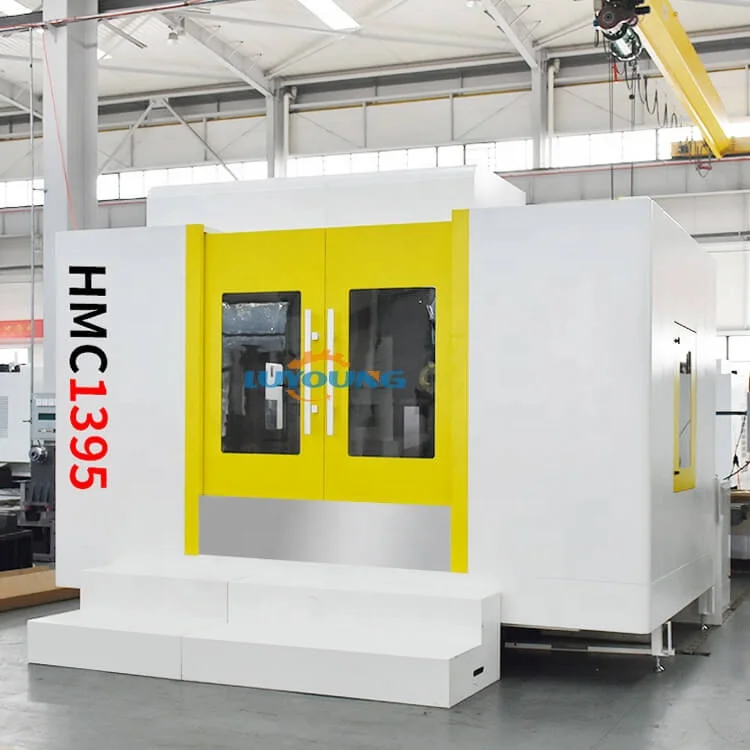

Machine afbeeldingen
