Beschrijving
Een overzicht van de kenmerken
Linker hoogte
Voorste hoogte
Rechtse hoogte
Productconfiguratie
Specificaties |
Eenheid |
Q1319 |
Q1322 |
QK1327 |
QK1328 |
Swing over bed |
mm |
630/800 |
630/800 |
800/1000 |
800 |
Schommel over de dwars glijbaan |
mm |
340/520 |
340/520 |
480/610 |
420 |
Afstand tussen de centra |
mm |
1500/3000 |
1500/3000 |
1000/1500/3000 |
1500 |
Buisdraaifunctie bereik |
mm |
50-193 |
50-220 |
130-270 |
130-280 |
Breedte van de geleiderail |
mm |
550 |
550 |
600/755 |
755 |
Max. belastingscapaciteit |
kg |
3000 |
3000 |
4000 |
4000 |
Asboring |
mm |
200 |
230 |
280 |
220 |
As snelheidsstappen |
- |
/VF. 4 stappen |
/VF. 4 stappen |
VF. 4 stappen |
VF. 2 stappen |
Spindelsnelheidsbereik |
rpm |
20-550 |
20-550 |
20-420 φ800 4-klemmen handmatig |
25-89/108-382 |
Chuck, ik ben... |
mm |
φ520/4-klemmen handmatig |
φ520/4-klemmen handmatig |
φ800 4-klemmen handmatig |
φ630 4-klemmen handbediend |
Touwelaar/gereedschapsplaat |
- |
/Handmatig 4 posities |
/Handmatig 4 posities |
CNC touwelaar 4 posities |
Elektrisch 4 posities |
Gereedskapsschaftgrootte |
mm |
32 x 32 |
32 x 32 |
32 x 32 |
32/40 |
X-as stroke |
mm |
320/420 |
320/420 |
420 850/1350/2850 |
350 |
Z-asverkeer |
mm |
1350/2850 |
1350/2850 |
850/1350/2850 |
1500 |
X-as voedingsstappen/bereik |
mm/r |
22/0.02-0.45 |
22/0.02-0.45 |
40/0.05-1.5 |
|
Z-as voedingsstappen/bereik |
mm/r |
26/0.07-1.33 |
26/0.07-1.33 |
40/0.1-3.0 |
|
Snel verplaatsen op X-as |
mm/min |
2300 |
2300 |
4000 |
4000 |
Snel verplaatsen op Z-as |
mm/min |
4000 |
4000 |
6000 |
6000 |
Soorten / bereik van metrische draden |
mm |
1———15 |
1———15 |
1-----30 |
|
Soorten / bereik van inch-draden |
T.P.I |
14——1 |
14——1 |
28----1 |
|
Diameter van de staartstockkwast |
mm |
100 |
100 |
160 |
100 |
Staartstukkwast taper |
- |
MT5 |
MT5 |
MT6 |
MT6 |
Staartstukkwast stroke |
mm |
250 |
250 |
250 |
250 |
Hoofdspindelmotor |
kW |
11 |
11 |
15 |
15 |
Sneltraverse motor |
kW |
0.3 |
0.3 |
0.3 |
|
Koelwaterpomp motor |
kW |
0.125 |
0.125 |
0.125 |
0.125 |
Gewicht voor 1500 |
kg |
4300 |
4500 |
6200/6700/7700 |
4200 |
Gewicht voor 3000 |
kg |
5500 |
5700 |
||
Afmeting voor 1500 |
mm |
3700x1550x1550 |
3700x1650x1550 |
3600/4100/5600x1930x1900 |
3750x1830x1900 |
Afmeting voor 3000 |
mm |
5200x1550x1550 |
5200x1650x1550 |

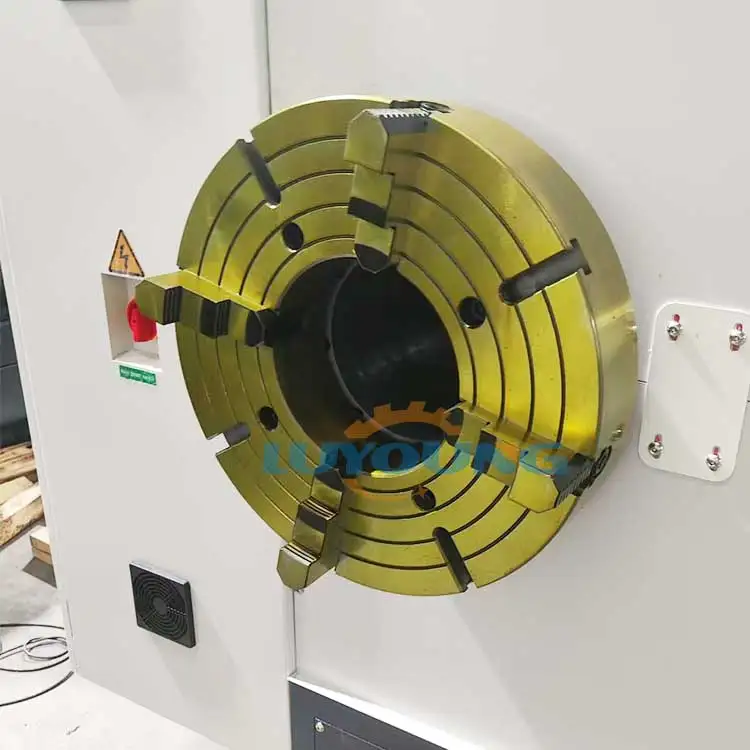

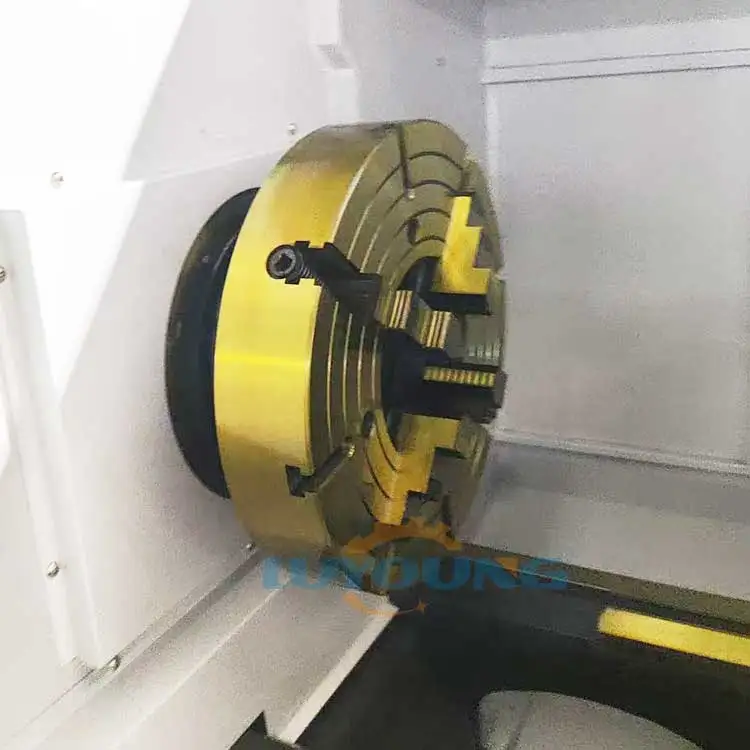

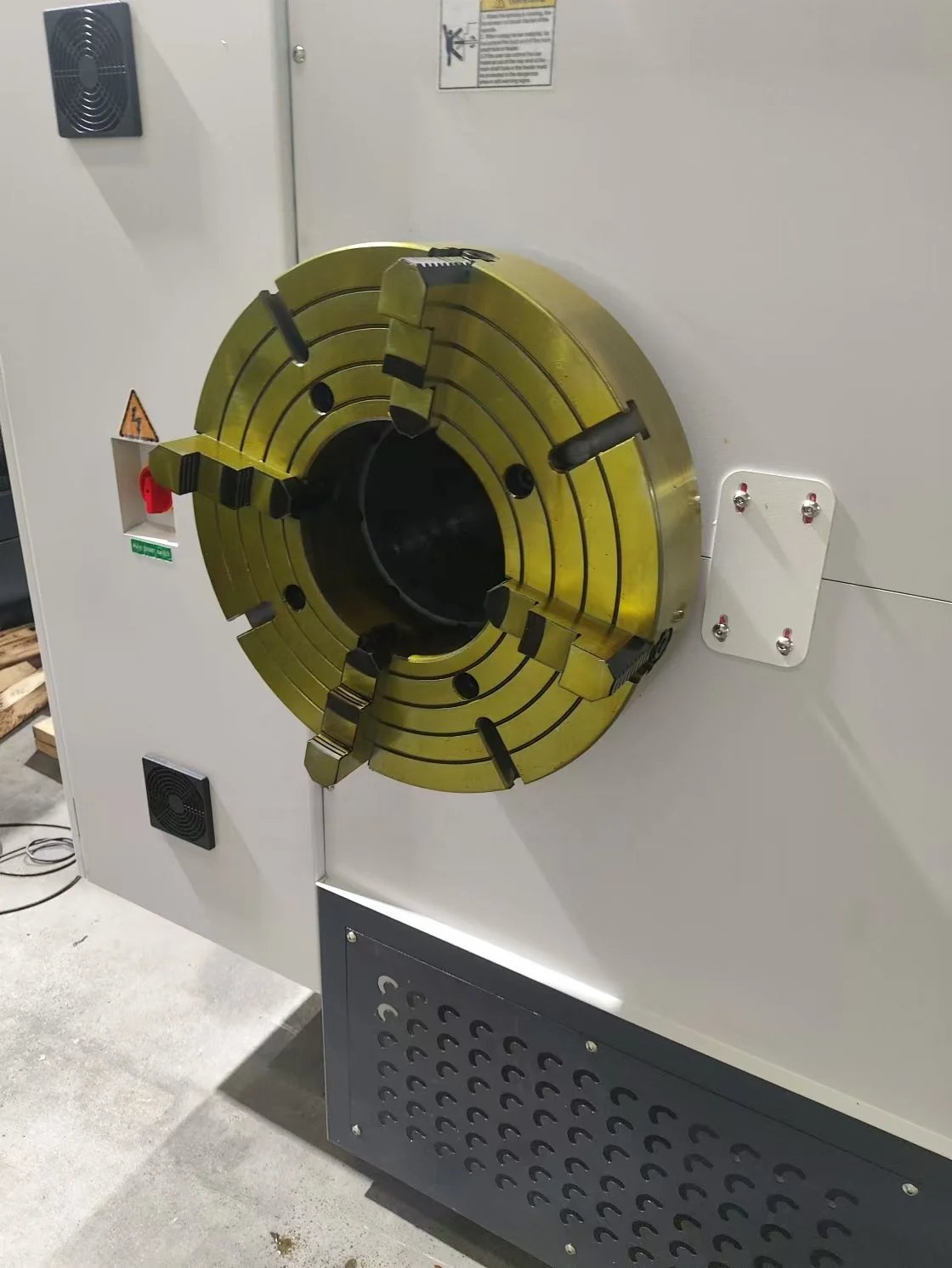

Chuck, ik ben...

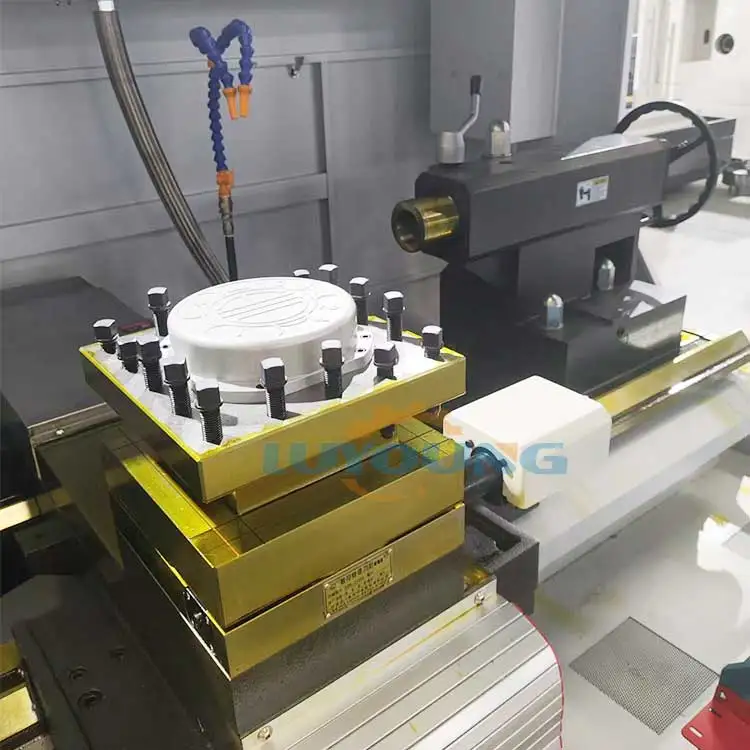

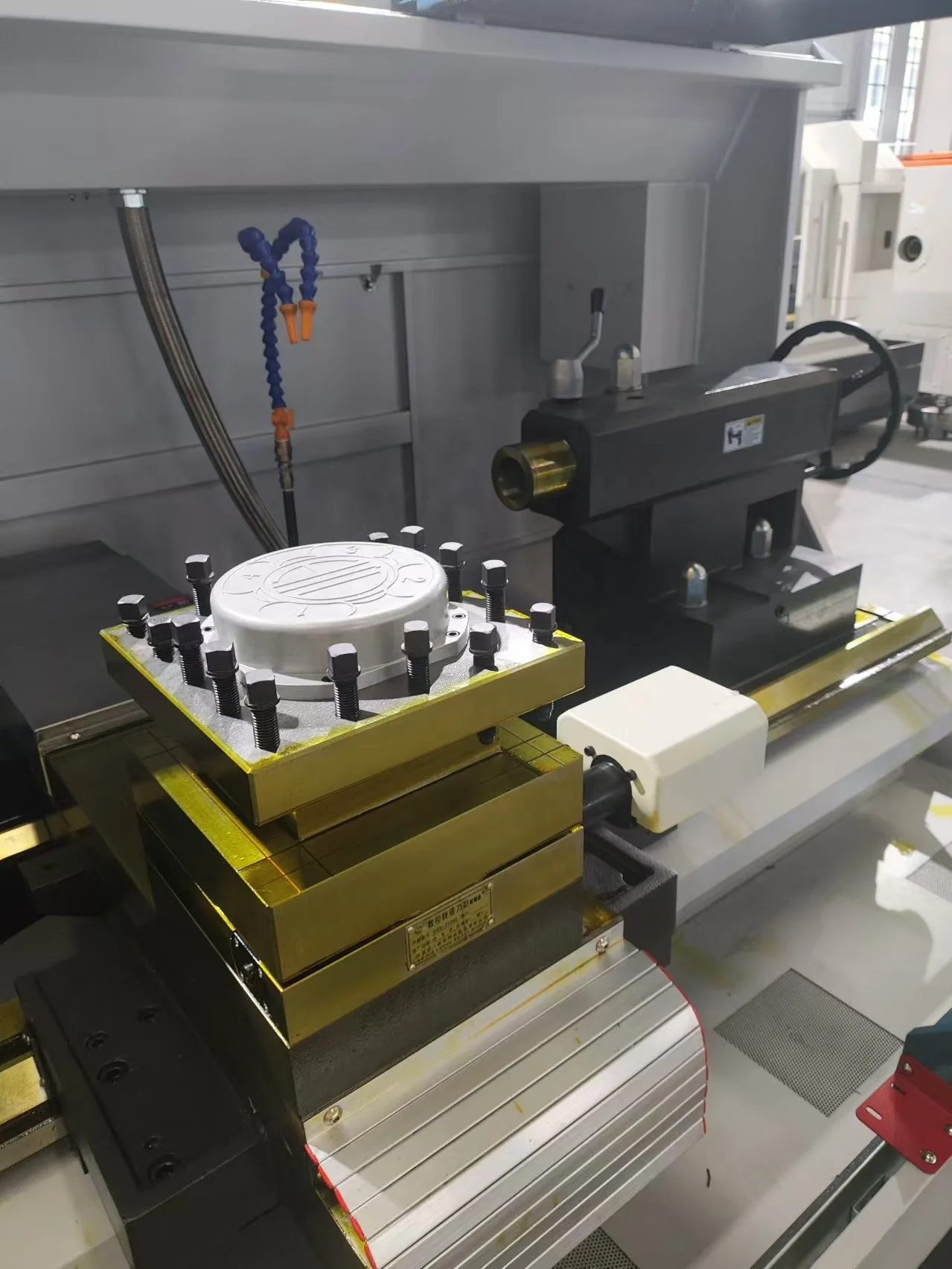

4-stations elektrisch gereedschapshouder

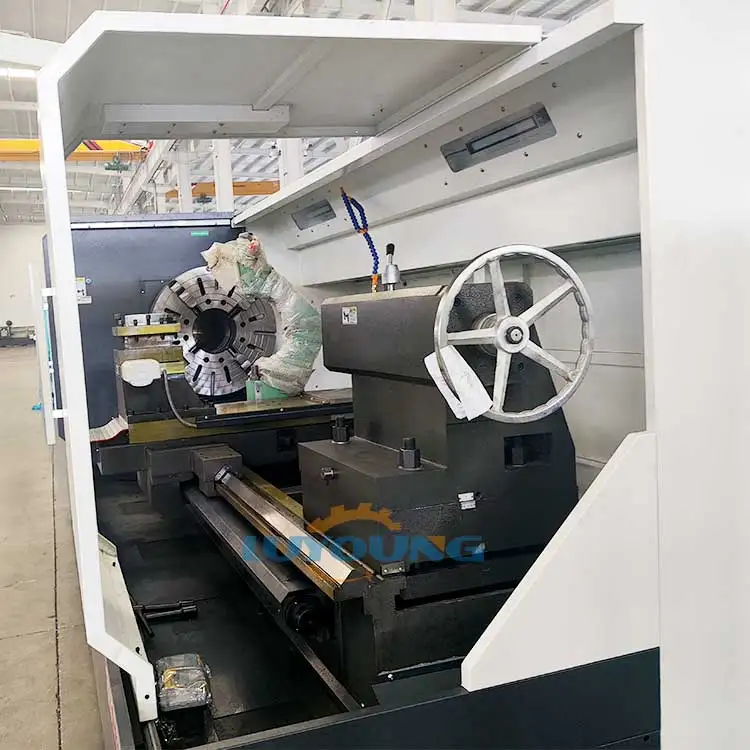

Handmatige staartsteun
PRODUCTSPECIFICATIES
Productkenmerken

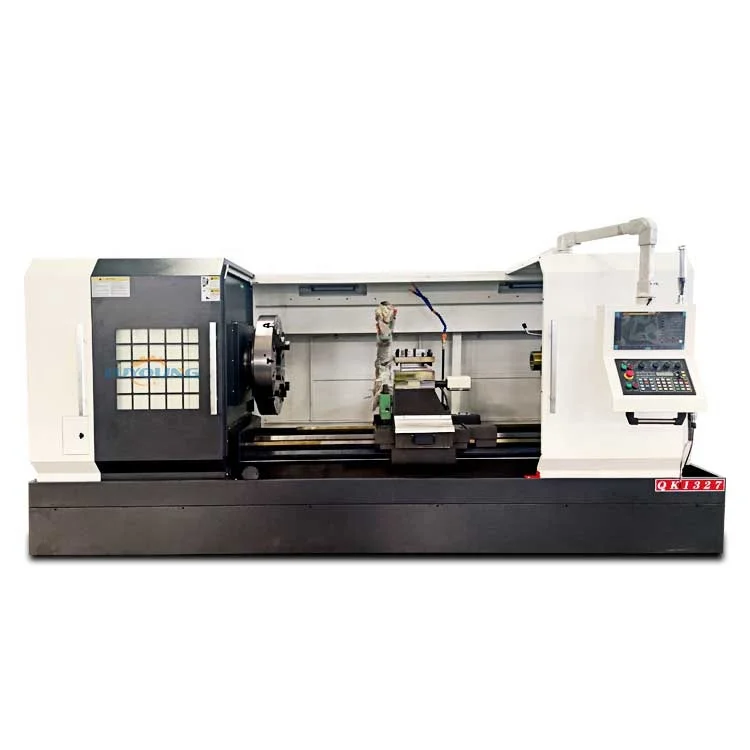

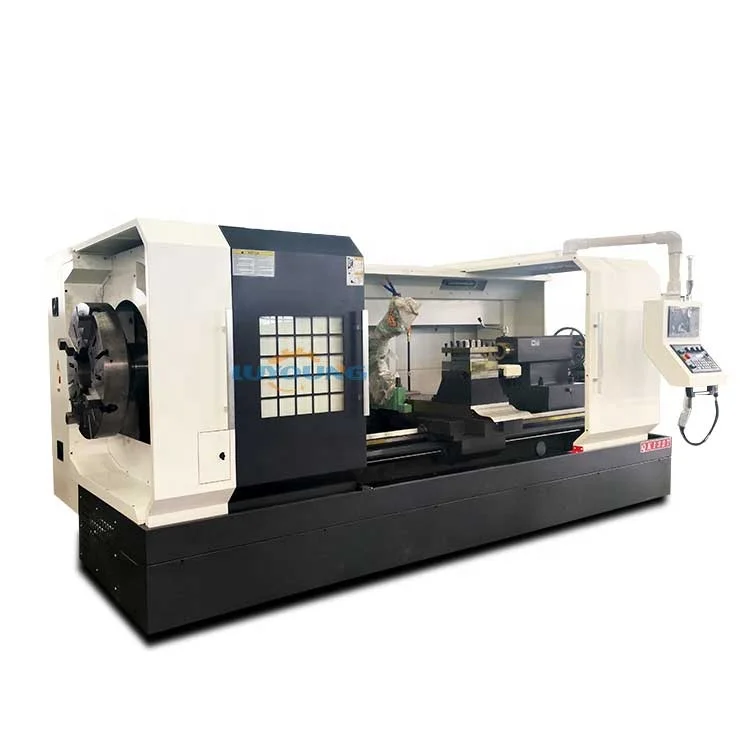

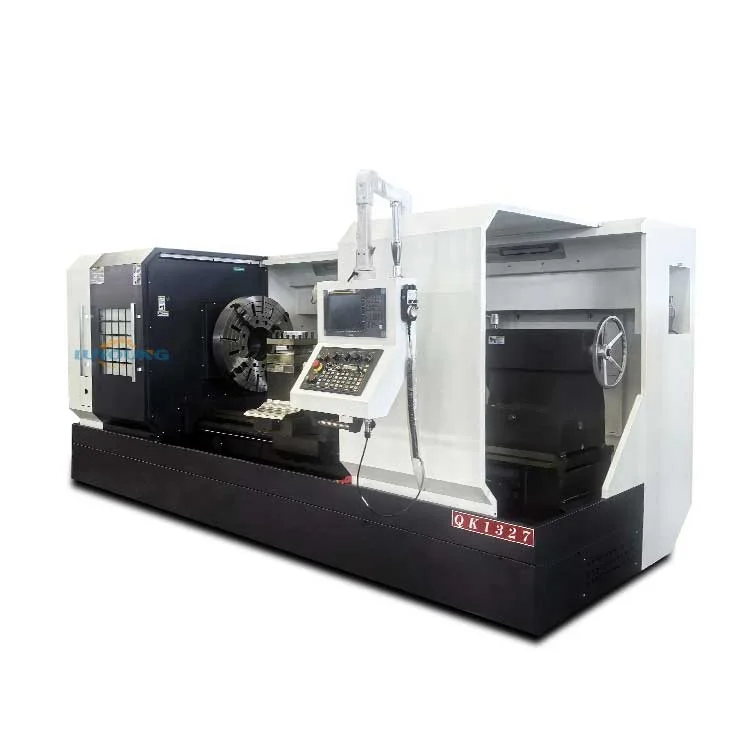

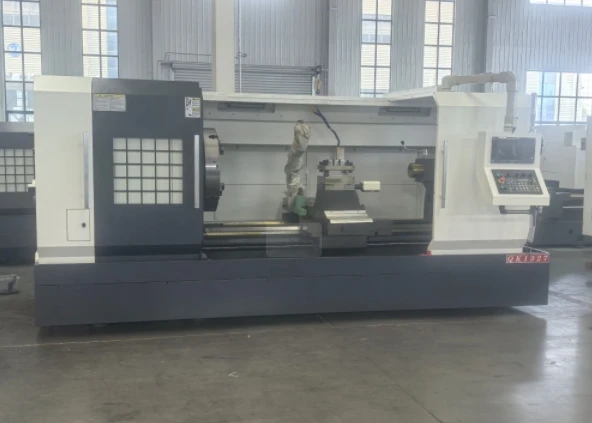

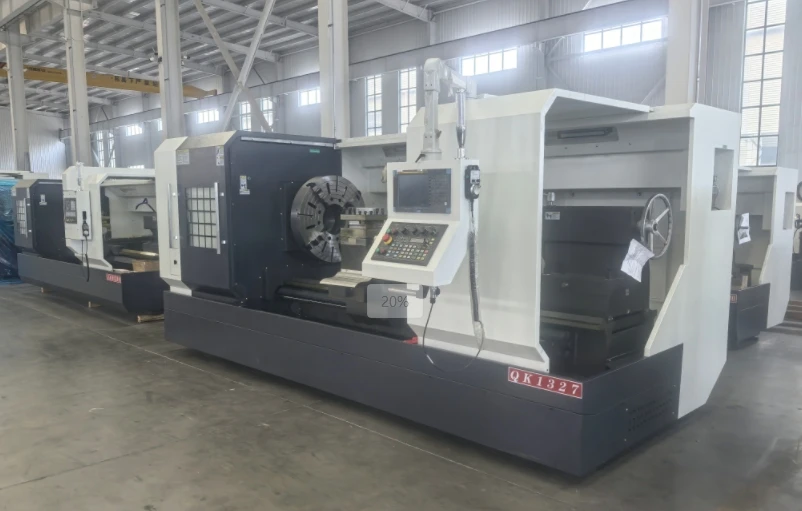

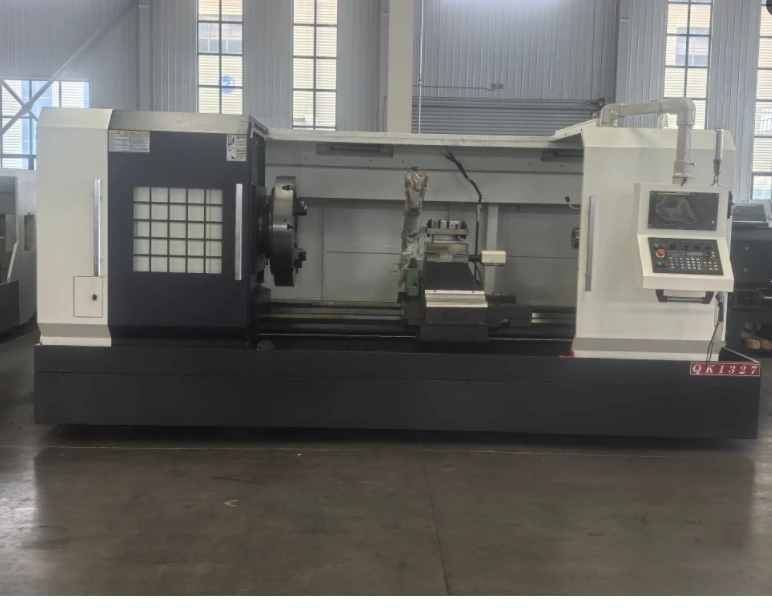

1. De Hoogwaardige QK1327 QK1328 Horizontale CNC Schuurmachine voor Pijpen kennemerken van een hoge graad van automatisering, hoge efficiëntie en hoge precisie, breed toepassingsgebied en eenvoudige bediening.
2. CNC buisschroefdraaibank is momenteel mijn gangbare draaibank, een medium CNC-draaibank in de collectie.
3. De kopspil wordt aangedreven door een frequentievariabele motor met stapsgewijze snelheidsverandering. Asdozen van bekende nationale fabrikanten, bekend nationaal merk drie kaken klemvast.
4. CNC-systeem modulaire ontwerp, gemakkelijk te debuggen, gemakkelijk te onderhouden, x,z-as gebruik makend van krachtige, servomotor, geavanceerde prestaties, sterke betrouwbaarheid.
5, casting bed saddle. Skateboard, interne ribbenindeling is redelijk, de keuze voor een hoog-nauwkeurige ballenworm.
gemaakt in Jining, hoge precisie, nauwkeurige transmissie. Binnenlands bekend merk vier-stations elektrisch gereedschapshouder, hoog
positieprecisie, sterke starheid, hoge betrouwbaarheid.
gemaakt in Jining, hoge precisie, nauwkeurige transmissie. Binnenlands bekend merk vier-stations elektrisch gereedschapshouder, hoog
positieprecisie, sterke starheid, hoge betrouwbaarheid.
Verkoop- en dienstverleningsnetwerk
Een succesvol project
Project in China
Project in Indonesië
Project in Brazilië
AANHANDELINGEN
Veelgestelde vragen
Q1: Inleiding over Hoogwaardige QK1327 QK1328 Horizontale CNC Schuurmachine voor Pijpen
A1: 1.Haven: Haven van Qingdao of haven van Shanghai
2.Betalmethode: T/T, L/C, D/P, D/D etc.
3.Betalen: 30% T/T als voorschot, 70% restbedrag dient vóór verzending betaald te worden.
4.Leveringstijd: 30 dagen na ontvangst van het 30% T/T voorschot. 5.Geen fumigatieverpakkings, wij gebruiken zeewaardig multiplex.
6. Stalen voetplaat, deze is 3-5 keer sterker dan een normale multiplexvoetplaat.
7. Water- en vochtbestendig, waterdichte folie omwikkelt de hele machine.
8. Volledig beklede koffer, voorkomt botsingen en houdt de goederen ongeschonden.
